程控单结晶体管(PUT)应用及原理

程控单结晶体管PUT（Programmable Uniguction Tr-ansistor），又称可编程单结晶体管或可调单结晶体管，程控单结晶体管实质上是一个N极门控晶闸管的功能，但因它与单结晶体管的用途相近，故纳入单结管之列。它与单结晶体管也有重工区别。单结管一经制成，从外部就无法改变r_B1、r_B2、R_BB、η_V、I_P、I_V等参数值，加之工艺的离散性导致同类单结管的η_V值总会存在一定的偏差，这就给用记带来不便。程控单结晶体管圆满解决了上述问题，它是用外部电阻R₁、R₂取代内基极电阻r_B1、r_B2，只需改变二者的电阻比，即可从外部调整其参数值。正是由于PUT器件使用灵活，用途广泛，因此颇受使用者欢迎。



    PUT器件的外形与小功率晶体管相同，也有金属壳和塑料两种封装形式，见图。国产型号为BT 40、XG 901 D等，国外典型产品有2 N 6027、2 N 6028。国外还研制成外形尺寸为1.1×1.5×2.9(mm)的超小型程控单结晶体管。下面介绍其工作原理及检测方法。



1.工作原理

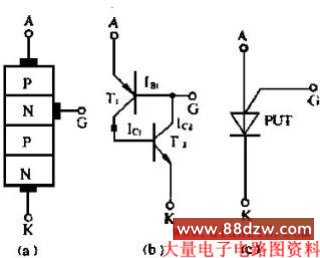

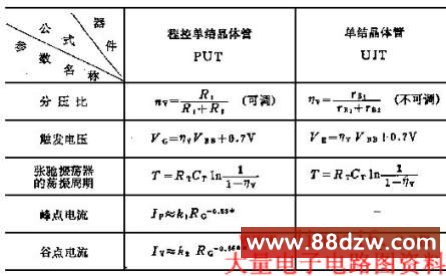

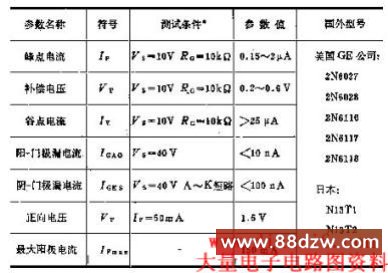

程控单结晶体管的结构、等效电路及符号如下图所示。它属于PNPN四层、三端、具有负阻特性的半导体器件。三个引出端分别是阳极A，阴极K，门极G。门极是从靠近阳极的N型半导体上引出^①。PUT等效于由PNP硅管T₁和NPN硅管T₂构成的互补晶体管。当V_A＞V_G+0.7V(0.7V是T₁的发射结正向压降V_EB)时，T₁导通，I_C1↑，使T₂导通，I_C2↑，这就进一步促使T₁导通，形成正反馈，导致A-K间电阻急剧下降，呈现负阻特性。程控单结晶体管与单结晶体管的性能比较见表1。BT 40型主要参数见表。
