1.辨向电路
无论测量直线位移还是测量角位移,都必须能够根据传感器的输出信号判别移动的方向,即判断是正向移动还是反向移动,是顺时针旋转还是逆时针旋转。
但是,仅有一个光电元件的输出无法判别光栅的移动方向,因为在一点观察时,不论主光栅向哪个方向运动,莫尔条纹均作明暗交替变化。为了辨别方向,通常采用在相隔1/4莫尔条纹间距B的位置上安放两个光电元件,获得相位差为90º的两个信号,然后送到如图12.1.5所示的辨向电路进行处理。

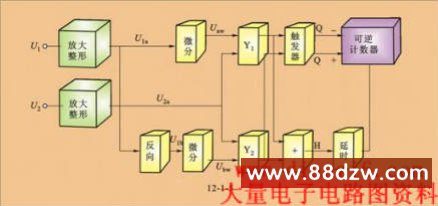

图12.1.5 辨向电路
假设当主光栅向左移动时,莫尔条纹向上移动,两个光电元件分别输出电压信号U1和U2,如图12.1.6(a),经过放大、整形,得到两个相位差为的方波信号和。经反相后得到,、经过微分电路后得到两组电脉冲、,分别输入到与门、。对于与门Y1,由于
