（3）莫尔条纹具有误差平均效应
　　莫尔条纹是由光栅的许多刻线共同形成的，对刻线误差具有平均效应，能在很大程度上消除由于刻线误差所引起的局部和短周期误差影响，可以达到比光栅本身刻线精度更高的测量精度。因此，计量光栅特别适合于小位移、高精度位移测量。
（4）莫尔条纹的间距S随光栅刻线夹角θ变化
　　由于光栅刻线夹角θ可以调节，因此可以根据需要改变θ的大小来调节莫尔条纹的间距，这给实际应用带来了方便。
当两光栅的相对移动方向不变时，改变θ的方向，则莫尔条纹的移动方向改变。
2．光电转换
　　主光栅和指示光栅的相对位移产生了莫尔条纹，为了测量莫尔条纹的位移，必须通过光电器件（如硅光电池等）将光信号转换成电信号。

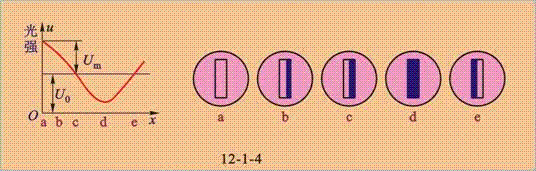

在光栅的适当位置放置光电器件，当两光栅作相对移动时，光电器件上的光强随莫尔条纹移动，光强变化为正弦曲线，如图12.1.4所示。在a位置，两个光栅刻线重叠，透过的光强最大，光电器件输出的电信号也最大；在c位置由于光被遮去一半，光强减小；位置d的光被完全遮去而成全黑，光强最小；若光栅继续移动，透射到光电器件上的光强又逐渐增大。光电器件上的光强变化近似于正弦曲线，光栅移动一个栅距W，光强变化一个周期。光电器件的输出电压可用公式表示为
（12.1.3）
式中——输出信号中的直流分量；
——输出信号中的交流分量幅值；
x——两光栅的相对位移。

图12.1.4光栅位移与光强输出信号的关系

通过整形电路，将正弦信号转变成方波脉冲信号，则每经过一个周期输出一个方波脉冲，这样脉冲总数N就与光栅移动的栅距数相对应，因此光栅的位移为
（12.1.4）
