差动变压器的结构原理与等效电路

分气隙型和差动变压器两种。目前多采用螺管型差动变压器。
其基本元件有衔铁、初级线圈、次级线圈和线圈框架等。初级线圈作为差动变压器激励用，相当于变压器的原边，而次级线圈由结构尺寸和参数相同的两个线圈反相串接而成，相当于变压器的副边。螺管形差动变压器根据初、次级排列不同有二节式、三节式、四节式和五节式等形式。

(a)气隙型 (b)螺管型
1 初级线圈;2.3次级线圈;4衔铁

三节式的零点电位较小，二节式比三节式灵敏度高、线性范围大，四节式和五节式改善了传感器线性度。

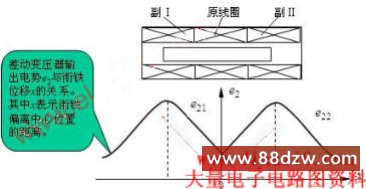

差动变压器线圈各种排列形式
1  初级线圈；2 次级线圈；3 衔铁

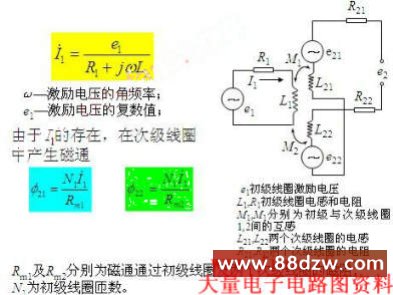

在理想情况下(忽略线圈寄生电容及衔铁损耗)，差动变压器的等效电路如图。
初级线圈的复数电流值为

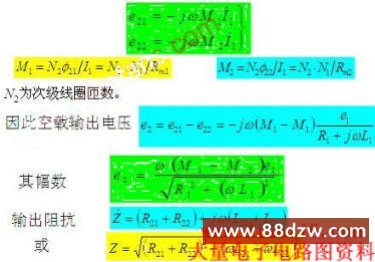

在次级线圈中感应出电压e21和e22，其值分别为
