文章摘要:3.快门快门是照相机控制曝光时间的装置。按下快门按钮,照相机快门将自动打开光圈,并持续设定时间后关闭。通常把快门开启时间的长短叫快门速度,快门开启的时间短即速度快。快门速度盘按曝光时间的长短也分为若干档,一般长时间快门档是相邻短时间快门档持续时间的2倍,如l,1/2,1/4,1/8,1/15,1/30,1/60,1/125,1/250,1/500,1/1 000,1/2 000,1/4 000等,单位为秒(s)。快门速度盘上的数值是其中的分母,如8表示1/8 s。在快门速度盘上还可以看到B档或T档,被称为手控慢门,分别叫B门和T门。用B门时,按下快门按钮,快门开启,松开按钮时快门关闭;而T门是
照相机,标签:电子电路基础,模拟电路基础,http://www.88dzw.com3.快门
快门是照相机控制曝光时间的装置。按下快门按钮,照相机快门将自动打开光圈,并持续设定时间后关闭。通常把快门开启时间的长短叫快门速度,快门开启的时间短即速度快。快门速度盘按曝光时间的长短也分为若干档,一般长时间快门档是相邻短时间快门档持续时间的2倍,如l,1/2,1/4,1/8,1/15,1/30,1/60,1/125,1/250,1/500,1/1 000,1/2 000,1/4 000等,单位为秒(s)。快门速度盘上的数值是其中的分母,如8表示1/8 s。在快门速度盘上还可以看到B档或T档,被称为手控慢门,分别叫B门和T门。用B门时,按下快门按钮,快门开启,松开按钮时快门关闭;而T门是按一次快门按钮,快门开启,再一次按下快门按钮时,快门才关闭。使用B门或T门时,最好用快门线控制,照相机用三角架固定,可以保证曝光过程中照相机有较大稳定度。快门速度盘只准调在正档上,不准调在两档之间,否则容易损坏快门机构。调到标有“×”的位置和低于该档位置均可以使用闪光灯,但高于该档的位置不能使用闪光灯,否则会因闪光与快门的不同步而没有闪光效果。
4.取景器
取景器的作用是观察被摄景物、指示拍摄范围、确定画面构图等。它分为无视差取景器和有视差取景器。在取景器毛玻璃屏上能看到的物体,就是可拍摄到的物体,看不到的物体则拍不上,称为无视差取景器,如单镜头反光式照相机取景器就属于无视差取景器;若取景器中可看到的景物有部分拍不上,而看不到的物体也可能拍上了,这就是有视差取景器,如框架直看式取景器等都存在视差。视差与调焦距离有关,其规律是主体与照相机间距离越远,视差就越小;而距离越近,视差越大。因此,有视差的照相机取景器中划有一个黄边框,近距离取景时用黄边框内区域指示拍摄范围,远距离取景时用整个取景器指示拍摄范围。
5.聚焦机构
聚焦机构作用是使被摄主体在感光片表面结成清晰的影像。它是通过调整调焦环让镜头沿纵向前后移动改变像距来实现的。镜头调焦环上附有距离标尺,绿色刻度是以英尺为单位的标尺,标有“Feet”字样,英尺是国际已废除单位,我国也不再使用,白色刻度是以米(m)为单位的,如0.45,0.6,1,1.5,2,3,7,∞等数值。读取距离标尺数据所用的基线是景深标尺的中心线,读取的数据即为从镜头到调焦点的距离。
(三)数码照相机的原理、参数及特点
数码照相机是一种能够进行拍摄,并通过内部处理把拍摄到的景物转换成以数字图像格式存放的特殊电子照相机。目前,在制作教学软件中,数码照相机已成为获取图像和文字等信息的重要设备。
1.数码照相机的结构及工作原理

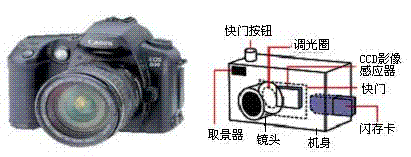

常见的数码照相机实物及结构如图2-3-4所示。它主要由光学镜头、感光传感器(CCD或CMOS)、模数转换器(A/D)、图像处理器(DSP)、图像存储器(Memory)、液晶显示器(LCD)、端口(计算机接口、电视机接口)、电源和闪光灯组成。
图2-3-4 数码照相机实物及结构

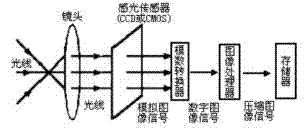

数码照相机工作原理如图2-3-5所示,其中镜头的作用与传统照相机相同,它将光线会聚到镜头后的感光传感器上,将光信号转换为与光强度成比例变化的模拟电信号,送往模数转换器ADC(Analog Digital Converter),转换为二进制数码信号,再送往图像处理器DSP,将图像信号进行处理、压缩后存储在存储器中。上述成像过程是在核心控制芯片的控制下完成的。
图2-3-5 数码照相机工作原理
采用CCD作为感光传感器,像素数一般为300万以上,其制造工艺复杂,功耗大,成本较高。采用CMOS感光传感器的数码照相机一般低于35万像素,主要面向以家庭、个人用户为主的低端市场,其时尚化、多功能、价格低的优势受到了普通消费者的欢迎。
