　　可分为飞行拍照和一般拍照，飞行对中是吸有元件的贴片头在快速移动中相机对元件拍照，不需要元件移动到某个拍照位，相机停下来为元件拍照，如ULC相机；而一般对中是指在吸嘴吸取元件后，首先要移动到某个拍照位进行拍照，拍完照后再向PCB的目标位置移动，移动的同时处理图像、对中和检测等即属于这种拍照方式。图1是OTHC相机仰视外观图，是以环球公司FlexJet头OTHC相机为例，说明飞行拍照的工作方式。

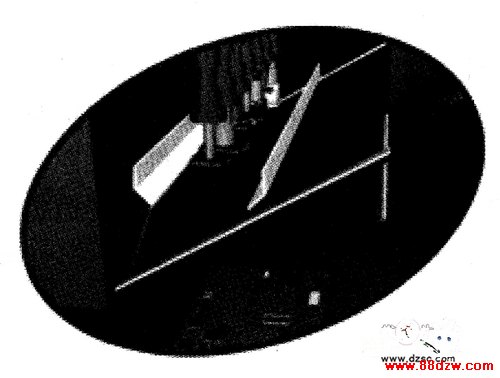

　　图1 OTHC相机仰视外观图

　　在OTHC照相机上，用两个镜片来反射图像，一个是固定镜片；另一个是滑动镜片。如图2所示。

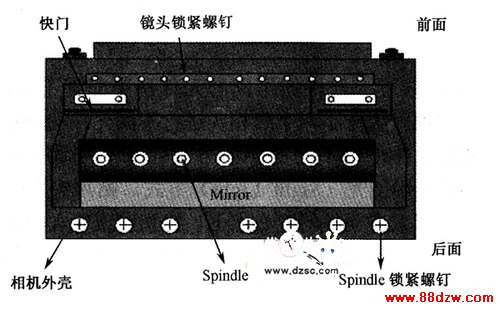

　　图2 相机主要组成部分

　　当吸嘴取料时，滑动镜片位于上位，从而吸嘴可以上下移动到送料器中吸取元件，当吸嘴吸取完元件后上移，滑动镜片下移，元件图像就成像在滑动镜片上；经过反射，元件图像到达固定镜片；再经过固定镜片反射，元件图像到达镜头，传送给CCD装置。

　　图3为取料照相示意图。图4是FlexJet头OTHC相机各类光示意图。

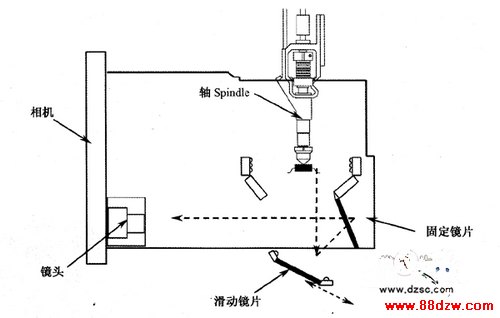

　　图3 取料照相示意图

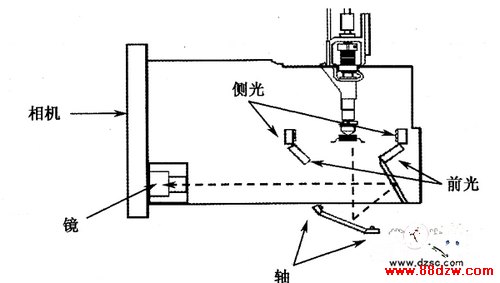

　　图4 FlexJet头OTHC相机各类光示意图
