几种常用的幻灯机介绍

按换片方式分有简易幻灯机和自动幻灯机；按成像原理分有直射式和反射式幻灯机；按幻灯片的形式来划分有单片式幻灯机、卷片式幻灯机和显微式幻灯机；单片式幻灯机按片盒形状划分有直盒推挽式和圆盘起落式等。目前常用的幻灯机是单片直射式自动幻灯机（简称自动幻灯机），这里以其为典型机重点介绍，而其他幻灯机简单介绍。

1．自动幻灯机

自动幻灯机外形如图2-2-5所示，它除含一般幻灯机构造外，还增加了自动换片、自动调焦的电气部分和机械传动部分等内容。这里只介绍与使用相关的知识。

（1）幻灯片

自动幻灯机的幻灯片的规格相同，如图2-2-6所示，片框外尺寸为50 mm×50 mm，画幅尺寸为18 mm×24 mm，与照相用的135胶卷的画幅尺寸相同，所以这种规格的幻灯片统称为135幻灯片。片框分纸框和塑料框两种，纸框价格低，但使用中容易变形，导致输片不灵而卡片；塑料框不易变形、坚固耐用，但相对价格也较高。

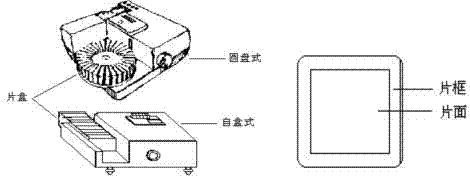

图2-2-5  自动幻灯机实体图                    图2-2-6  幻灯片的片框

（2）自动幻灯机的一般换片方法

①自动定时换片。就是每隔一确定时间正向换片一次。间隔时间长短可人为调节并设定。

②遥控换片。它有无线电遥控、超声波遥控或红外线遥控等。使用时，先将机器功能选择开关设定在遥控状态，然后在不超过10 m的距离内，用遥控器控制幻灯机执行正向换片、反向换片、调焦或开关机等动作。

③声画同步换片，也叫讯控换片。是指录音机在播放幻灯片解说词结束时，在应换片处录音机送给幻灯机一个换片讯号，控制幻灯机执行一个正向换片动作，注意不能倒向换片。换片讯号一般采用两种方式，一种是在要换片处录上换片信号，如1 000 Hz的音频信号。通常把换片信号与解说词分别录在不同声道上。放音时将解说词声道通向喇叭，而换片信号声道通过传输线送到幻灯机的控制信号输入端，使喇叭中只有解说的声音而没有换片信号；另一种是在需换片处的磁带上留下一段空白，一般应大于5 s，即解说中断5 s。同时，要求每一片解说中间不得出现大于3 s的停顿。使用这种声画同步方式时，直接将录音机的解说信号用传输线送给幻灯机，当幻灯机遇到5 s的空白时，即换片一次。

凡需要加音频换片讯号的幻灯机，厂家都配有产生换片讯号的信号发生器，只要按下信号发生器的按钮开关，就有换片讯号发出，将该信号用传输线送到录音机某一声道输入插孔内（非解说词声道）就可以了。

④手控换片，也叫电动换片。自动幻灯机机身上设有换片按钮，按一次进片钮，前进换片一次；按倒片钮，倒退换片一次。有的幻灯机只设一个换片按钮，用按压开关持续时间长短来区分进片或倒片。

⑤有线手控换片。它是把控制按钮这一部分放置在手控盒内，有导线与幻灯机相连。

（3）自动幻灯机的调焦

调焦也叫对焦，是指调整放映镜头的前后位置，使成像清晰度发生变化的过程。调焦的目的应使成像清晰。自动幻灯机调焦方式有三种，即旋转镜头调焦、手控盒调焦和自动调焦。

①旋转镜头调焦。是用手旋转镜头，靠镜头筒外缘的螺纹使镜头发生伸缩移动，从而实现调焦。它是调焦的最基本方式。具体操作是：开机后给幻灯机输进一张幻灯片，然后旋转镜头并观察银幕上影像清晰度的变化，直到银幕上影像最清晰为止。

②有线手控调焦。是操作手控盒上的调焦按钮，控制调焦电机带动镜头实现伸缩移动。按前调按钮，镜头外伸，按后调按钮，镜头后缩。有的幻灯机只有一个调焦按钮，按下此钮，镜头在一定范围内前后反复移动，调焦范围都不大。在使用手控盒调焦不能使影像最清晰时，还需旋转镜头实现调焦。

③自动调焦。具有此功能的幻灯机，机内设有能测出幻灯片在片门处位置变化的光电装置，一旦测出幻灯片偏离标准位置，即自动发出指令，使调焦电机工作，带动镜头前进或后退，从而保证银幕上影像始终清晰。这一功能的调焦范围一般很小，应在旋转镜头调焦的基础上使用。
