电子管跨导的测量方法

跨导G是电子管的重要参数，它的意义是当阳极电压不变时，阳极电流随栅极电压的变化(△Ugh)所引起的变化(△Ia)，有公式：G--A Ia／△Ugh(Ua不变)。它代表了栅极电压对阳极电流的控制作用，其单位与电导相同，故称之为跨导。单位是S(1S=IA／V)。跨导值不是个恒量，它还与工作点有关。

测量跨导的电路见图5。Rgl是栅漏电阻，对于放大
管一般取200k n～470k n。万用表拨到直流10mA挡，串接在阳极电路中。Ea表示阳极电源电压，一般200V-250V。阴极电阻Rk由固定电阻和可调电阻组成，也可以用一个电阻箱代替。另一块万用表拨到直流10V挡测阴极电压。

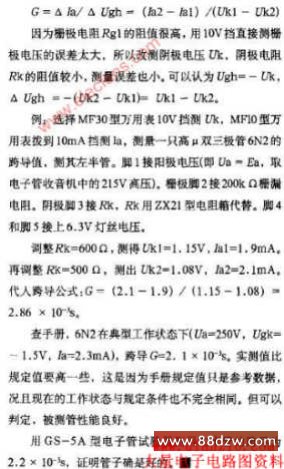

先将Rk调到某一阻值，测出阴极电压Ukl，同时测出阳极电流Ial。再改变Rk的阻值， 测出相应的Uk2和Ia2。最后代人下式即可求出被测管的跨导：
