三相PFC矩阵变换器电路拓扑及工作原理

文章摘要：三相PFC矩阵变换器电路拓扑及工作原理 图1示出三相PFC矩阵变换器电路拓扑。该矩阵变换器的开关是由两个背靠背的IGBT组成的。这样组成的开关可对正负两个方向的电压和正反两个方向的电流进行导通和截止,因此该开关具有四象限功能[1]。每个H桥的对角线上两个双向开关互补通断,就可将等伏秒面积的双极性电压脉冲通过高频变压器传递给次级输出。每一开关的导通宽度均由模拟调压板通过对交流电压前馈uphase、输出电压反馈uout及初级电流取样值ipri作为输入,再由模拟调压板中的PFC专用芯片UC3854BN运算得到。CPLD板综合DSP板,模拟调压板的输入,发出6路脉宽调制波驱动6只双向开关VQ1

三相PFC矩阵变换器电路拓扑及工作原理,标签：电子电路基础,模拟电路基础,http://www.88dzw.com
三相PFC矩阵变换器电路拓扑及工作原理

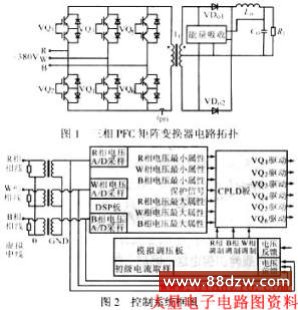

    图1示出三相PFC矩阵变换器电路拓扑。该矩阵变换器的开关是由两个背靠背的IGBT组成的。这样组成的开关可对正负两个方向的电压和正反两个方向的电流进行导通和截止,因此该开关具有四象限功能[1]。每个H桥的对角线上两个双向开关互补通断,就可将等伏秒面积的双极性电压脉冲通过高频变压器传递给次级输出。每一开关的导通宽度均由模拟调压板通过对交流电压前馈uphase、输出电压反馈uout及初级电流取样值ipri作为输入,再由模拟调压板中的PFC专用芯片UC3854BN运算得到。CPLD板综合DSP板,模拟调压板的输入,发出6路脉宽调制波驱动6只双向开关VQ1～VQ6。图2示出控制系统框图。
