提高变容二极管调频电路频率稳定度的温度补偿方法

文章摘要：提高变容二极管调频电路频率稳定度的温度补偿方法在变容二极管调频电路中，载频频率的不稳定性主要由温度变化、电源电压变化、负载阻抗变化等因素引起的。可以通过减少外界因素的变化来提高频率稳定度，如采用高稳定度直流稳压电源来减少电源电压的变化，采用金属屏蔽罩减少外界电磁场的变化，或者提高谐振回路的标准性，如采用参数稳定的回路电感器和电容器，采用温度补偿法，改进安装工艺，减弱振荡管与谐振回路的耦合。 在以上这些措施中，温度补偿法得到了广泛的应用。尤其是在军工产品方面，为了满足产品在高、低温环境下的工作性能要求，常常通过温度补偿法来减少温度对产品各项指标的影响。在变容二极管调频电路中，控制变容二极管的反向

提高变容二极管调频电路频率稳定度的温度补偿方法,标签：电子电路基础,模拟电路基础,http://www.88dzw.com

提高变容二极管调频电路频率稳定度的温度补偿方法

在变容二极管调频电路中，载频频率的不稳定性主要由温度变化、电源电压变化、负载阻抗变化等因素引起的。可以通过减少外界因素的变化来提高频率稳定度，如采用高稳定度直流稳压电源来减少电源电压的变化，采用金属屏蔽罩减少外界电磁场的变化，或者提高谐振回路的标准性，如采用参数稳定的回路电感器和电容器，采用温度补偿法，改进安装工艺，减弱振荡管与谐振回路的耦合。
在以上这些措施中，温度补偿法得到了广泛的应用。尤其是在军工产品方面，为了满足产品在高、低温环境下的工作性能要求，常常通过温度补偿法来减少温度对产品各项指标的影响。在变容二极管调频电路中，控制变容二极管的反向电压的轻微变动会导致频率偏移，在电路设计中，载频受温度变化的影响，通常规律是温度升高时频率变高，温度降低时载频瞬时起振频率偏低。如何兼顾高低温时的频率偏移，本文提供了一个简单的补偿电路，很好地解决了这个问题。

温度补偿的理论分析和模型

● 变容二极管调频电路的分析

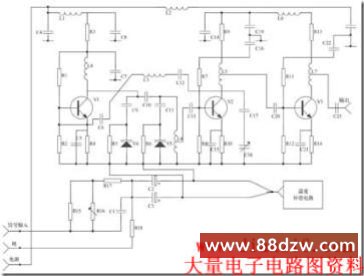

变容二极管的调频电路如图1所示，在电路中，载频受温度的影响，通常规律是负的温度系数，即温度升高时频率变低，可以用具有负温度系数的电容来补偿。补偿用电容是c6、c12、c18，所用温度系数组别是c组。c9、c10、c11对失真度有较大的影响，可以选用一定温度系数电容来对失真度进行温度补偿，由于频率高、分散性大，没有较确切的规律可循，一般要靠试验确定，改变范围通常不宜过大，以调高或调低一挡为宜，个别电容可以改变到两挡。电感l2、l3、l4采用在高
