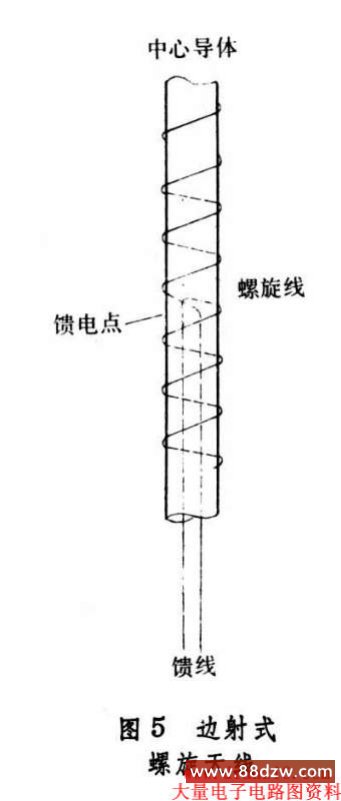

螺旋天线是一种具有螺旋形状的天线。它由导电性能良好的金属螺旋线组成,通常用同轴线馈电,同轴线的心线和螺旋线的一端相连接,同轴线的外导体则和接地的金属网(或板)相连接。螺旋天线的辐射方向与螺旋线圆周长有关。当螺旋线的圆周长比一个波长小很多时,辐射最强的方向垂直于螺旋轴;当螺旋线圆周长为一个波长的数量级时,最强辐射出现在螺旋旋轴方向上。
螺旋天线是天线的一种,可以收发空间中旋转的偏振电磁信号。这种天线通常用在卫星通讯的地面站中。用非平衡馈线,比如同轴电缆来连接天线,电缆中心连接在天线的螺旋部分,电缆的外皮连接在反射器上。
从外表看起来,螺旋天线就好像在一个平面的反射屏上安装了一个螺旋。螺旋部分的长度要等于或者稍大于一个波长。反射器呈圆形或方形,反射器的内部最大举例(直径或者边缘)至少要达到四分之三波长。螺旋部分的半径在八分之一到四分之一波长之间,同时还要保证四分之一到二分之一波长的倾斜角度。天线的最小尺度取决于所采用的低频信号频率大小。如果螺旋或反射器太小,那么天线的效率就会严重降低。在螺旋天线的轴心部分,电磁波的能量最大。
螺旋天线通常是由多个螺旋部分和一个反射器组成。可以同时垂直或水平的挪动整组天线来跟踪某个卫星。如果卫星并没有在轨道上运行,可以通过计算机来调节天线的方位角,来跟踪卫星轨迹。
