iPod Shuffle的内部构造

虽说一款能容纳240或500首歌曲的播放器，乍听之下不会令人惊讶。但若考虑到iPod Shuffle只有硬币大小，感受就完全不同了。iPod Shuffle通过USB闪存来储存音乐，这与普通U盘所运用的技术是相同的。对于慢跑爱好者，或喜欢经常改变播放列表的人来说，它是相当方便的，因为闪存易于移动且可重复写入。

如果您打开iPod Shuffle的外壳，首先映入眼帘的将是位于反面的电池。这是一种特殊的可重复充电设备——通过锂离子传输电流的聚合物电池，与手提电脑中所使用的电池相似。然而，与普通电脑中的电池不同，锂离子聚合物电池体积更小、更轻便、且不易产生温度过高的现象（不过有报道称一些iPod会突然着火）。iPod Shuffle的电池连接到印刷线路板（PCB），而PCB容纳了iPod Shuffle内部各种组件。电池下面是闪存芯片，存有iPod中的所有歌曲。

2008 howstuffworks （iPod内部反面构造图片） iPod Shuffle的线路板反面以及锂离子聚合物电池

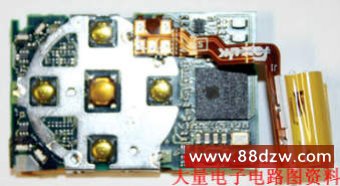

iPod内部的正面看起来不太一样。您能看到控制iPod运行，以及随机选择歌曲进行播放的微处理器。正面很大一部分是块圆形区域，上面有五个微型按钮（四个在旁边，一个在中间）。这些是用于选择歌曲的按钮——左边和右边的按钮分别用来跳过或重复歌曲，上面和下面的按钮（外壳上分别标有加号和减号）用于调节音量，中间的按钮用来播放或暂停。侧边有个小孔用来插耳机，而另一边有两个开关：一个是iPod的电源开关，另一个用于开启或关闭随机模式。

2008 howstuffworks （iPod内部正面构造图片） iPod Shuffle的线路板正面。

这款Shuffle支持七种不同的音频格式：AAC, 受保护的AAC, MP3, MP3 VBR, Audible, WAV和AIFF。这款Shuffle还会用到iTunes中的“自动填充”功能，该功能会自动随机选择歌曲，并将它们尽可能存入Shuffle的闪存驱动器。当然，您也可以手动设定自己的播放列表，选择您想导入的歌曲。
