模拟电路网络课件 第八节:半导体BJT,标签:电子电路基础,模拟电路基础,http://www.88dzw.com共基放大电路:
|
图1 |

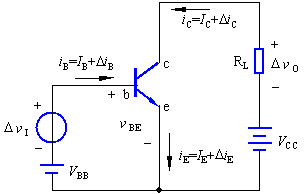

同理,根据bIB≈ IC电流分配关系可组成共射电如图2所示。
放电路中,输入信号DvI通过改变vBE而改变iB,其变化量 DiB将引起iC的变化,即产生DiC。DiC再通过集电极负载电阻Rc,把电流转化为放大后的电压Dvo,Dvo=DiCRc。Dvo 大于Dv,电路具有放大作用。
