电流、电压的参考方向
[09-12 12:41:40] 来源:http://www.88dzw.com 电路基础 阅读:8356次
文章摘要:图1-3-3例1-3-1 图1-3-5所示电路中,已知电流源电流,电压源电压,电阻,试求电流源的端电压U、电压源和电流源发出的功率分别为多少?图1-3-5 例1-3-1附图解:由图1-3-5可知,流过电阻R的电流就等于Is,故电流源的端电压为:对于电压源,流过电压源的电流即是Is,它与电压源的端电压的方向一致,,说明电压源消耗功率,而例题要求电压源发出功率,于是:对于电流源,其电流Is与端电压方向相反,,说明电流源发出功率,于是:对于电阻R,它消耗的功率为:整个电路发出功率和消耗功率相等,能量守恒。上一页 [1] [2]
电流、电压的参考方向,标签:电子电路基础,模拟电路基础,http://www.88dzw.com

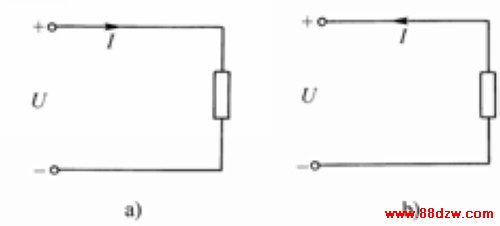

图1-3-3
例1-3-1 图1-3-5所示电路中,已知电流源电流,电压源电压,电阻,试求电流源的端电压U、电压源和电流源发出的功率分别为多少?

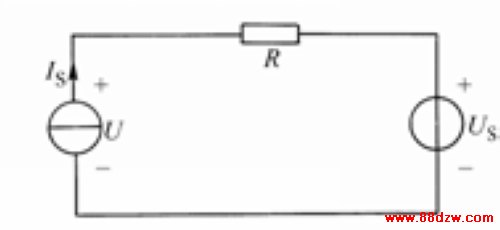

图1-3-5 例1-3-1附图
解:由图1-3-5可知,流过电阻R的电流就等于Is,故电流源的端电压为:
对于电压源,流过电压源的电流即是Is,它与电压源的端电压的方向一致,,说明电压源消耗功率,而例题要求电压源发出功率,于是:
对于电流源,其电流Is与端电压方向相反,,说明电流源发出功率,于是:
对于电阻R,它消耗的功率为:
整个电路发出功率和消耗功率相等,能量守恒。
