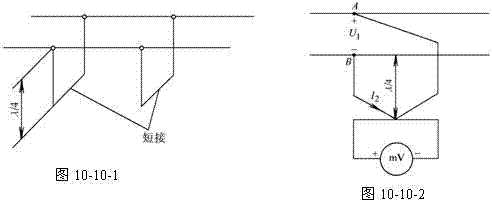

也可利用的短接无损线测量高频线路上的电压，如图10-10-2所示。

三、用作阻抗变换

图10-10-3中天线的阻抗是一纯电阻，左方的馈电线的特性阻抗为，二者不相匹配。为此，其间串接具有特性阻抗的无损线，长度为以使从ab向右看的输入阻抗，达到匹配的目的。

由式（10-3-17）知，输入阻抗为：

对于无损线：
