TVS瞬态干扰抑制器

瞬态干扰
瞬态干扰指交流电网上出现的浪涌电压、振铃电压、火花放电等瞬间干扰信号,其特点是作用时间极短,但电压幅度高、瞬态能量大。瞬态干扰会造成控制系统的电源电压的波动;当瞬态电压叠加在控制系统的输入电压上,使输入控制系统的电压超过系统内部器件的极限电压时,便会损坏控制系统内部的设备,因此必须采用抑制措施。


硅瞬变吸收二极管TVS（TRANSIENT VOLTAGE SUPPRESSOR）硅瞬变吸收二极管的工作有点象普通的稳压管,是箝位型的干扰吸收器件;其应用是与被保护设备并联使用。硅瞬变电压吸收二极管具有极快的响应时间(亚纳秒级)和相当高的浪涌吸收能力,及极多的电压档次。可用于保护设备或电路免受静电、电感性负载切换时产生的瞬变电压,以及感应雷所产生的过电压。 TVS管有单方向(单个二极管)和双方向(两个背对背连接的二极管)两种,它们的主要参数是击穿电压、漏电流和电容。使用中TVS管的击穿电压要比被保护电路工作电压高10％左右,以防止因线路工作电压接近TVS击穿电压,使TVS漏电流影响电路正常工作;也避免因环境温度变化导致TVS管击穿电压落入线路正常工作电压的范围。 TVS管有多种封装形式,如轴向引线产品可用在电源馈线上;双列直插的和表面贴装的适合于在印刷板上作为逻辑电路、I/O总线及数据总线的保护。


TVS的特性

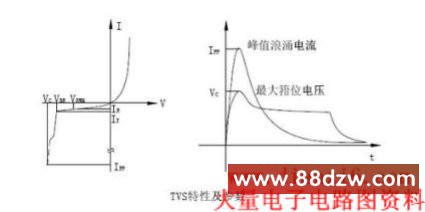

TVS的电路符号和普通的稳压管相同。其电压-电流特性曲线如图1所示。其正向特性与普通二极管相同,反向特性为典型的PN结雪崩器件。图2是TVS的电流-时间和电压-时间曲线。在浪涌电压的作用下,TVS两极间的电压由额定反向关断电压VWM上升到击穿电压VBR,而被击穿。随着击穿电流的出现,流过TVS的电流将达到峰值脉冲电流IPP,同时在其两端的电压被箝位到预定的最大箝位电压VC以下。其后,随着脉冲电流按指数衰减,TVS两极间的电压也不断下降,最后恢复到初态,这就是TVS抑制可能出现的浪涌脉冲功率,保护电子元器件的过程。当TVS两极受到反向高能量冲击时,它能以10~12s级的速度,将其两极间的阻抗由高变低,吸收高达数千瓦的浪涌功率,使两极间的电位箝位于预定值,有效地保护电子设备中的元器件免受浪涌脉冲的损害。TVS具有响应时间快、瞬态功率大、漏电流低、击穿电压偏差小、箝位电压容易控制、体积小等优点,目前已广泛应用于家用电器、电子仪表、通讯设备、电源、计算机系统等各个领域。

TVS的特性曲线


TVS的特性及参数

几种典型波型的K值

 TVS的分类TVS器件按极性可分为单极性和双极性两种;按用途可分为通用型和专用型;按封装和内部结构可分为：轴向引线二极管、双列直插TVS阵列、贴片式和大功率模块等。轴向引线的产品峰值功率可以达到400W、500W、600W、1500W和5000W。其中大功率的产品主要用在电源馈线上,低功率产品主要用在高密度安装的场合。对于高密度安装的场合还可以选择双列直插和表面贴装的封装形式。


TVS的选用1.确定待保护电路的直流电压或持续工作电压。如果是交流电，应计算出最大值，即用有效值*1.414。
 2.TVS的反向变位电压即工作电压（VRWM）-
