单向晶闸管的结构

单向晶闸管的基本结构与符号如图1 所示。它属于四层结构，最外的P 层引出的电极为阳极A，最外的N 层引出的电极为阴极K，中间的P 层引出的电极为控制极G。

晶闸管的伏安特性曲线如图2所示。

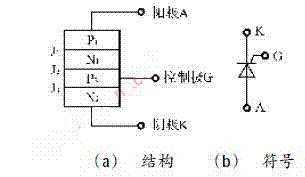

图1 单向晶闸管的结构与符号
