八木三单元调频接收天线制作
[09-11 23:41:07] 来源:http://www.88dzw.com 电路设计 阅读:8364次
文章摘要:制作一款灵敏度好的调频室外天线是许多FMDX迷的愿望,自学生时代就喜欢听调频节目,当时调频资源少,可是到了今天俺们这里还是没有调频节目(因离城市较远,最近的距离也有100公里)所以制作室外调频天线是我一直喜欢做的事情,曾经做过一个单折合振子的,效果也不错,但解调立体声不算很好,所以经过近1个月的找材料然后找师傅焊接好,最后自己做的天线架,加信号放大器。 材料是我跑了很多的农机和汽配件找到的是好多年前的油管(铜管,直径在0.8毫米以上的)然后参照FMA9901A调频天线尺寸制作。 这是天线振子接头,用锡焊好,然后用防水胶带缠好,接300殴-75殴转换器。以下是装在房顶的天线,还算漂亮吧?
八木三单元调频接收天线制作,标签:电子电路设计,数字电路设计,http://www.88dzw.com制作一款灵敏度好的调频室外天线是许多FMDX迷的愿望,自学生时代就喜欢听调频节目,当时调频资源少,可是到了今天俺们这里还是没有调频节目(因离城市较远,最近的距离也有100公里)所以制作室外调频天线是我一直喜欢做的事情,曾经做过一个单折合振子的,效果也不错,但解调立体声不算很好,所以经过近1个月的找材料然后找师傅焊接好,最后自己做的天线架,加信号放大器。
材料是我跑了很多的农机和汽配件找到的是好多年前的油管(铜管,直径在0.8毫米以上的)然后参照FMA9901A调频天线尺寸制作。 这是天线振子接头,用锡焊好,然后用防水胶带缠好,接300殴-75殴转换器。

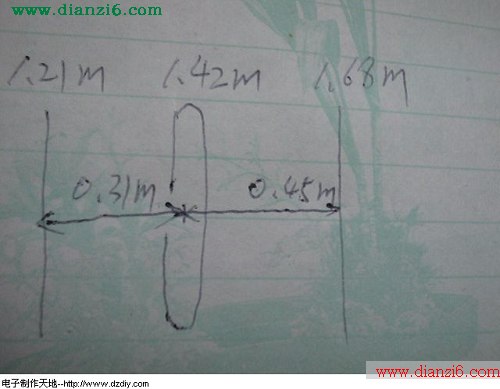

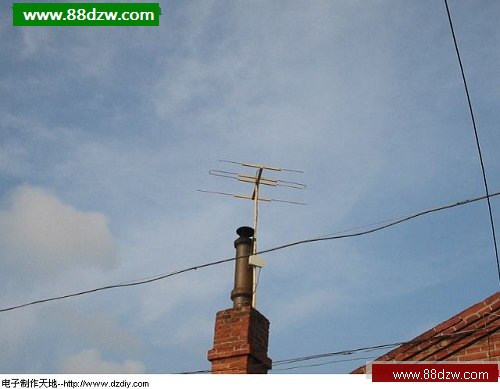

以下是装在房顶的天线,还算漂亮吧? 这是天线的尺寸。
天线接好后试机,方向性较以前的单个振子强,立体声分离效果很不错。
