单相桥式PWM逆变电路
[11-20 16:23:24] 来源:http://www.88dzw.com 电源管理 阅读:8961次
文章摘要:单相桥式PWM逆变电路结合IGBT单相桥式电压型逆变电路对调制法进行说明工作时V1和V2通断互补,V3和V4通断也互补。以uo正半周为例,V1通,V2断,V3和V4交替通断。负载电流比电压滞后,在电压正半周,电流有一段区间为正,一段区间为负。负载电流为正的区间,V1和V4导通时,uo等于Ud 。V4关断时,负载电流通过V1和VD3续流,uo=0负载电流为负的区间, V1和V4仍导通,io为负,实际上io从VD1和VD4流过,仍有uo=Ud 。V4关断V3开通后,io从V3和VD1续流,uo=0。uo总可得到Ud和零两种电平。uo负半周,让V2保持通,V1保持断,V3和V4交替通断,uo可得-U
单相桥式PWM逆变电路,标签:高级电源管理,电源管理ic,http://www.88dzw.com单相桥式PWM逆变电路

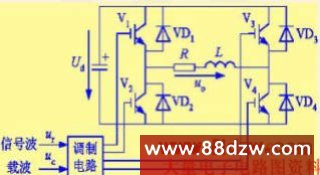

结合IGBT单相桥式电压型逆变电路对调制法进行说明
工作时V1和V2通断互补,V3和V4通断也互补。
以uo正半周为例,V1通,V2断,V3和V4交替通断。
负载电流比电压滞后,在电压正半周,电流有一段区间为正,一段区间为负。
负载电流为正的区间,V1和V4导通时,uo等于Ud 。
V4关断时,负载电流通过V1和VD3续流,uo=0
负载电流为负的区间, V1和V4仍导通,io为负,实际上io从VD1和VD4流过,仍有uo=Ud 。
V4关断V3开通后,io从V3和VD1续流,uo=0。
uo总可得到Ud和零两种电平。
uo负半周,让V2保持通,V1保持断,V3和V4交替通断,uo可得-Ud和零两种电平。
