什么是低通滤波器

低通滤波器是指车载功放中能够让低频信号通过而不让中、高频信号通过的电路，其作用是滤去音频信号中的中音和高音成分，增强低音成分以驱动扬声器的低音单元。由于车载功放大部分都是全频段功放，通常采用AB类放大设计，功率损耗比较大，所以滤除低频段的信号，只推动中高频扬声器是节省功率、保证音质的最佳选择。此外高通滤波器常常和低通滤波器成对出现，不论哪一种，都是为了把一定的声音频率送到应该去的单元。

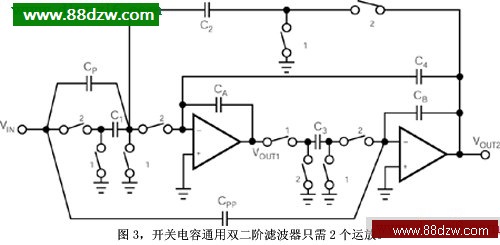

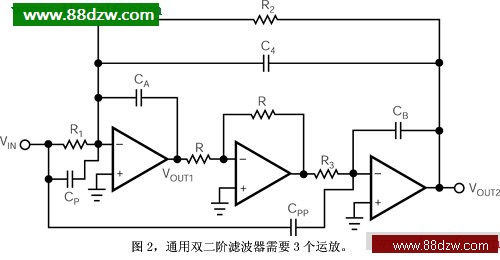

高通与低通滤波器的最常见拓扑是Sallen Key，它只需一个运放（图1a和1b）。多通（道）滤波器常用作带通滤波器（图1c），而且它还只需要一个运放。图2及图3示出了双二阶滤波器部分的拓扑。每种结构都能实现完整的通用滤波器传递函数。图2所示电路使用三个运放，并且使用中央运放的目的仅是为了使总的反馈路径为负反馈。带开关电容器的相同滤波器只需两个运放（图3）。参考文献1和2介绍了这些滤波器结构。

并且使用中央运放的目的仅是为了使总的反馈路径为负反馈

低通滤波器允许从直流到某个截止频率 (f_CUTOFF) 的信号通过。将通用滤波器二阶传递函数的高通和带通系数均设为零，即得到一个二阶低通滤波器传递公式：

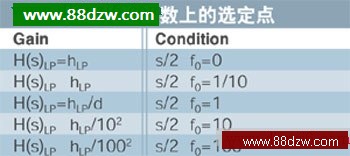

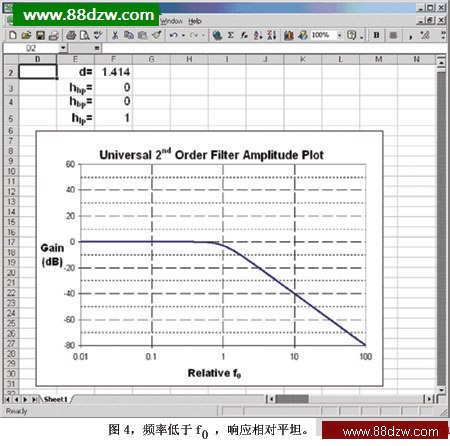

图4示出了一个典型低通滤波器的曲线，此曲线和表2表明低于f₀的频率其响应相对平坦。对于高于f₀的频率，信号按该频率平方的速率下降。在频率f₀处，阻尼值使输出信号衰减。您可以级联多个这样的滤波器部分来得到一个更高阶的（更陡峭的转降）滤波器。假定设计要求一个截止频率为10kHz的四阶贝塞尔 (Bessel) 低通滤波器。根据参考文献1，每部分的转降频率分别为16.13及18.19 kHz，阻尼值分别为1.775及0.821，并且这两个滤波器分区的高通、带通和低通系数分别为0、0与1。您可以使用这两个带有上述参数的滤波器部分来实现所要求的滤波器。截止频率为输出信号衰减3 dB的频率点。
