　　压敏电阻器广泛应用于家用电器以及其他电子产品中，起到过电压保护、防雷、抑制浪涌电流、吸收尖峰脉冲、限幅、高压灭弧、消噪、保护半导体元器件等作用。

（2）  压敏电阻器的选取计算

　　一般来说，压敏电阻器与被保护器件或装置并联使用。在正常情况下，压敏电阻器两端的直流或交流电压应低于标称电压，即使在电源波动情况最坏时，也不应高于额定值中选择的最大连续工作电压，该最大连续工作电压值所对应的标称电压值即为选用值。对于过压保护方面的应用，压敏电压值VmA应大于实际电路的电压值，一般使用下式进行选择：

　　式中：a为电路电压波动系数，一般取1.2；v为电路直流工作电压（交流时为有效值）；b为压敏电压误差，一般取0.85；c为元件的老化系数，一般取0.9；

　　这样计算得到的VmA的实际数值是直流工作电压的1.5倍，在交流状态下还要考虑峰值，因此计算结果应扩大1.414倍。另外，选用时还必须注意：

①  必须保证在电压波动最大时，连续工作电压也不会超过最大允许值，否则将缩短压敏电阻器的使用寿命。
②  在电源线与大地间使用压敏电阻器时，有时由于接地不良而使线与地之间电压上升，所以通常采用比线与线间使用场合标称电压更高的压敏电阻器。
③  压敏电阻所吸收的浪涌电流应小于产品的最大通流量。

3.3.2  TVS管

（1）  TVS管的作用

　　TVS管是一种二极管形式的高效能保护器件。当TVS二极管的两极受到反向瞬态高能量冲击时，它能以10-12秒量级的速度，将其两极间的高阻抗变为低阻抗，吸收高达数千瓦的浪涌功率，使两极间的电压箝位于一个预定值，有效地保护电子线路中的精密元器件免受各种浪涌脉冲的损坏。由于它具有响应时间快、瞬态功率大、漏电流低、击穿电压偏差小、箝位电压较易控制、无损坏极限、体积小等优点，目前已广泛应用于计算机系统、通信设备、交/直流电源、汽车、电子镇流器、家用电器、仪器仪表、RS232/422/423/485、I/O、LAN、ISDN、ADSL、USB、MP3、PDAS、GPS、CDMA、GSM、数字照相机的保护、共模/差模保护、RF耦合/IC驱动接收保护、电机电磁波干扰抑制、声频/视频输入、传感器/变速器、工控回路、继电器、接触器噪声的抑制等各个领域。

（2）  TVS管的选取

　　计算选取时应注意以下几点：

①  TVS额定反向关断电压VWM应大于或等于被保护电路的最大工作电压。
②  最小击穿电压VBR=VWM/KBR (其中，KBR=0.8～0.9)。
③  TVS的最大箝位电压VC应小于被保护电路的损坏电压，即VC=KC×VBR (其中，KC=1.3)。
④  在规定的脉冲持续时间内，TVS的最大峰值脉冲功耗PM必须大于被保护电路内可能出现的峰值脉冲功率。在确定了最大箝位电压后，其峰值脉冲电流应大于瞬态浪涌电流。

3.3.3  TVS管与压敏电阻器的比较

　　目前，国内不少需进行浪涌保护的设备上使用的是压敏电阻器。TVS管一般用于电快速瞬变脉冲群的防护，其特性比压敏电阻器优越得多，具体特性参数的比较表5所列。

表5  TVS管与压敏电阻器的比较

3.4  应用实例

3.4.1  交流电路

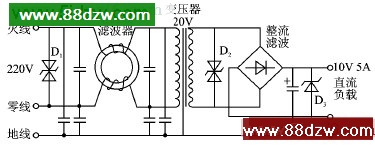

　　图4为微机电源采用TVS管作线路保护的原理图。

图4  微机电源部分原理图
