　　下面就图4中的线路保护加以说明。

①  在进线的交流220 V处加双向TVS管D1，以抑制220 V交流电网中的尖峰干扰。双向TVS管D1的

选取D1时根据上述参数，通过查表即可得到。
②  在变压器进线处加上抗干扰的电源线滤波器，以消除小尖峰干扰。
③  在变压器输出端交流20 V处加上双向TVS管D2，再一次抑制干扰。双向TVS管D2的

选取D2时根据上述参数，通过查表即可得到。
④  整流滤波输出直流10 V时，加上单向TVS管D3抑制干扰。单向TVS管D3的

选取D3时根据上述参数，通过查表即可得到。

　　通过如上4次抑制，得到了所谓的“净化电源”。为了防雷击等浪涌电压，还可在交流220 V进线端加上压敏电阻器，以便更有效地防止干扰进入计算机的CPU及存储器中，从而进一步提高系统的可靠性。

3.4.2  DCDC电路

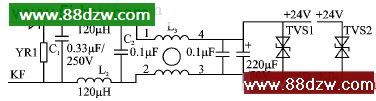

　　图5是一个直流电源的前级抑制干扰原理图。

图5  直流电源部分原理图

　　图5中，KZ、KF外接24 V直流电源；YR1为压敏电阻器，VmA＝1.5×24 = 36 V，用于抗浪涌冲击；L1、L2、C1和C2构成平衡型LC滤波器，抑制差模干扰；L3为共模电感，用于抑制共模干扰；TVS1用于抑制电快速瞬变脉冲群干扰。注意，如果GND不能通过机壳接地，则必须要加TVS2接KF，目的是把瞬变脉冲干扰信号“导”向大地。

结语

　　国内外对电磁环境和干扰的研究工作，多年来一直沿着两个方面并行推进：一方面是研究器件的噪声物理特性，探索克服元器件噪声的新方法，其成果用于设计和开发具有更强功能的新型电子器件；另一方面是研究影响电子电路和电子设备电磁兼容的各种因素，总结增强电子设备电磁兼容性的各种方法，其成果用于设计和开发更为理想的电路结构，组装出符合预期应用环境的电子装置、设备和系统。对电子线路设计者来说，主要考虑后者。电子线路中的EMC设计，实际上主要是“堵”和“导”的方法；“堵”的方法是抑制干扰，不让干扰进入系统；“导”的方法是把内部的干扰信号泄露出来。因此，在实际应用中往往多种方法并用，以提高整个系统的可靠性。
