　　摘要 介绍模拟I2C总线的多主节点通信原理，并提出一种新的实现方法。这种采用延时接收比较来实现仲裁的方法，可使不具有I2C接口的普通微控制器（MCU）能够实现模拟I2C总线的多主通信，同时对I2C总线的推广起到了积极作用。

　　I2C总线（Inter IC BUS）是Philips公司推出的双向两线串行通信标准。由于它具有接口少、通信效率高等优点，现已得到广泛的应用\[1~3\]。它除了可以进行简单的单主节点通信外，还可以应用在多主节点的通信系统中。在多主节点通信系统中，如果两个或者更多的主节点同时启动数据传输，总线具有冲突检测和仲裁功能，保证通信正常进行并防止数据破坏。现在许多微控制器（MCU）都具有I2C总线接口，能方便地进行I2C总线设计。对于没有I2C总线接口的MCU，可以采用两条I/O接口线进行模拟\[2，3\]。目前，一些介绍模拟I2C的资料主要讲的是在单主节点系统中进行的通信，这使得模拟I2C总线的应用具有一定的局限性。本文根据总线仲裁的思想，提出一种多主节点通信的思想及实现流程。

　　1  I2C总线系统简介[1~3]

　　I2C总线系统是由SCL（串行时钟）和SDA（串行数据）两根总线构成的。该总线有严格的时序要求，总线工作时，由串行时钟线SCL传送时钟脉冲，由串行数据线SDA传送数据。总线协议规定，各主节点进行通信时都要有起始、结束、发送数据和应答信号。这些信号都是通信过程中的基本单元。总线传送的每1帧数据均是1个字节，每当发送完1个字节后，接收节点就相应给一应答信号。协议规定，在启动总线后的第1个字节的高7位是对从节点的寻址地址，第8位为方向位（“0”表示主节点对从节点的写操作；“1”表示主节点对从节点的读操作），其余的字节为操作数据。图1列出I2C总线上几个基本信号的时序。

　　图1中包括起始信号、停止信号、应答信号、非应答信号以及传输数据“0”和数据“1”的时序。起始信号就是在SCL线为高时SDA线从高变化到低；停止信号就是在SCL线为高时SDA线从低变化到高；应答信号是在SCL为高时SDA为低；非应答信号相反，是在SCL为高时SDA为高。传输数据“0”和数据“1”与发送应答位和非应答位时序图是相同的。

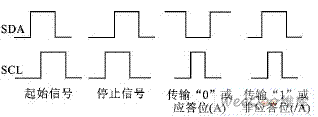

　　图1  I2C总线上基本信号的时序

　　图2表示了一个完整的数据传送过程。在I2C总线发送起始信号后，发送从机的7位寻址地址和1位表示这次操作性质的读写位，在有应答信号后开始传送数据，直到发送停止信号。数据是以字节为单位的。发送节点每发送1个字节就要检测SDA线上有没有收到应答信号，有则继续发送，否则将停止发送数据。

　　图2  一次完整的数据传送过程

　　2  I2C总线的仲裁

　　在多主的通信系统中。总线上有多个节点，它们都有自己的寻址地址，可以作为从节点被别的节点访问，同时它们都可以作为主节点向其他的节点发送控制字节和传送数据。但是如果有两个或两个以上的节点都向总线上发送启动信号并开始传送数据，这样就形成了冲突。要解决这种冲突，就要进行仲裁的判决，这就是I2C总线上的仲裁。

　　I2C总线上的仲裁分两部分：SCL线的同步和SDA线的仲裁。SCL同步是由于总线具有线“与”的逻辑功能，即只要有一个节点发送低电平时，总线上就表现为低电平。当所有的节点都发送高电平时，总线才能表现为高电平。正是由于线“与”逻辑功能的原理，当多个节点同时发送时钟信号时，在总线上表现的是统一的时钟信号。这就是SCL的同步原理。

　　SDA线的仲裁也是建立在总线具有线“与”逻辑功能的原理上的。节点在发送1位数据后，比较总线上所呈现的数据与自己发送的是否一致。是，继续发送；否则，退出竞争。图3中给出了两个节点在总线上的仲裁过程。SDA线的仲裁可以保证I2C总线系统在多个主节点同时企图控制总线时通信正常进行并且数据不丢失。总线系统通过仲裁只允许一个主节点可以继续占据总线[1]。
