为带USB接口的手机提供全方位保护和充电解决方案

文章摘要：中国信息产业部(MII)发布了《移动通信手持机充电器及接口技术要求和测试方法》(YD/T1591-2006)。从2007年6月14日开始，所有在中国申请入网的新手机都将必须采用该规则中规定的新电池充电器接口标准。政府此举是为了减少由于设备升级而引起冗余的电源适配器数量，从而降低废弃电子装置对环境产生的影响并减少自然资源的浪费。由于消费者将不需要为每部新购买的手持设备支付电源适配器的费用，因此最初的节省可能被转移到消费者身上。期待旧的定制电池充电器将逐步被新的通用充电器所代替，这甚至可能为适配器制造商带来新的业务机会。这是因为电池充电器不再配备用来适应不同手机制造商的具有不同功率特性的特殊连接器

为带USB接口的手机提供全方位保护和充电解决方案,标签：接口技术,微机原理与接口技术,http://www.88dzw.com

　　中国信息产业部(MII)发布了《移动通信手持机充电器及接口技术要求和测试方法》(YD/T1591-2006)。从2007年6月14日开始，所有在中国申请入网的新手机都将必须采用该规则中规定的新电池充电器接口标准。政府此举是为了减少由于设备升级而引起冗余的电源适配器数量，从而降低废弃电子装置对环境产生的影响并减少自然资源的浪费。由于消费者将不需要为每部新购买的手持设备支付电源适配器的费用，因此最初的节省可能被转移到消费者身上。期待旧的定制电池充电器将逐步被新的通用充电器所代替，这甚至可能为适配器制造商带来新的业务机会。这是因为电池充电器不再配备用来适应不同手机制造商的具有不同功率特性的特殊连接器。作为替代，充电器将配备一个标准的USB A类插头，并且对输出功率进行了调制以确保输出功率可用于所有的新手机。符合新规则的电池充电器应向MII的中国电信技术实验室(CTTL)申请合格证。截止2007年5月31日，CTTL已经向14家公司的15个手机充电器模型发布了证书，这14家公司大部分都是中国手机供应商。对于拥有国际市场的非中国手机供应商，其充电器将针对在不同国家或地区销售的不同手机模型进行标准化，这将会耗用这些供应商更多的时间进行更改。

　　USB充电器接口的电气特性

　　新规则要求所有的手机都为电池充电和数据传输提供USB接口。但是，手机供应商在决定手持设备本身的接口方面具有一定的灵活性。如果该接口不符合USB A类连接器标准，则务必提供带USB连接的适配器电缆。使用这种USB接口时，不仅手机可以用通用充电器充电，也可以通过其它USB主机(如笔记本电脑)充电。对于在中国商务旅游的人士而言，这是一个惊喜，因为他们的行李箱重量可以稍微得到减轻了！

　　新规则对输出电压特性进行了定义。充电器的额定输出电压应为5V，偏差为±5%。这意味着手机连接器端的输入电压应保持在4.75V～5.25V之间。此外，手机的最大输入电流应限定为1.8A。目前，锂离子或锂聚合体电池组的额定值保持在900mAh左右，因此要求充电电流低于1A。但是，设置一个1.8A的较高输入电流限制为以后的发展留出了空间。由于在可预见的将来充电电流有望增加，将需要具有更高容量的新电池组以支持新3G手机的高功耗多媒体功能。如上文所述，USB主机可以连接至手机上的USB接口进行电池充电或数据传输。手机是如何区分USB端口与电源适配器，并且是如何选择正确的输入电流限制的呢？该规则要求电源适配器同时配备D+和D-线路，并短接在充电器内部。当数据线未短路时，手机将识别出源是USB端口，因此会将输入电流限制为最高值500mA以符合USB标准。

　　手机内部充电电路的要求

　　虽然我们通常称电源适配器为“充电器”，但实际上充电电路在手机内部。假定适配器提供的最低电压为4.75V，锂电池的最高电压为4.2V。这就在电源输入(Vin)和电池之间留出了0.55V的电压裕量。

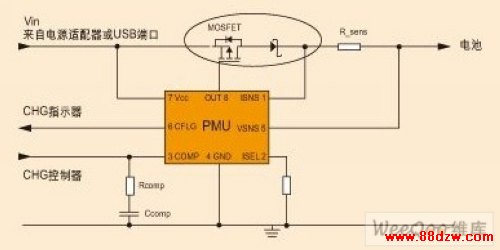

　　图1：手机中的电源管理单元控制的典型充电电路。

　　如图1所示，充电由终端的PMU(电源管理单元)控制，MOSFET充当充电电流的传输元件。MOSFET和电池之间连接了一个肖特基二极管，以便切断关断时通过MOSFET内部体二极管的反向漏电流通路。这里计算一下通过这个充电电路中的两个传输元件(MOSFET和肖特基二极管)的压降：

　　Vdropout=充电电流×Rds(on)+Vforward=1A×Rds(on)+Vf

　　假设Vf的典型值为0.35V，并且Vdropout低于0.5V(目的是保持在0.55V的电压裕量内)，我们需要一个Rds(on)小于150mΩ的MOSFET(也就是说要求MOSFET的压降必须小于0.15V)。

　　我们可以观察到，肖特基二极管促成了0.35V的极高压降。随着充电电流的增加，这很快会成为一个阻塞点。通过用具有低V CE(Sat)的晶体管或者具有低Rds(on)的MOSFET代替肖特基二极管，从而符合USB充电器标准规定的有限电压裕量，可以降低传输元件上的压降。一些传输元件解决方案如图2所示。
