　　CIGCTRL 全局控制寄存器

　　通过该寄存器对外接的camera进行复位，即控制CAMRESET信号的电平高低。

　　CICOTRGFMT C通道输出图像格式及大小配置寄存器

　　①可将C通道输出图像格式配置为YCbCr 4：2：2或YCbCr 4：2：0格式。

　　②可设置C通道输出图像X方向像素数。

　　③可设置C通道输出图像Y方向像素数。

　　④可设置C通道输出图像X方向镜像。

　　⑤可设置C通道输出图像Y方向镜像。

　　⑥可设置C通道输出图像180°旋转。

　　CIPRTRGFMT P通道输出图像大小配置寄存器

　　①可设置P通道输出图像X方向像素数。

　　②可设置P通道输出图像Y方向像素数。

　　③可设置P通道输出图像X方向镜像。

　　④可设置P通道输出图像Y方向镜像。

　　⑤可设置P通道输出图像180°旋转。

　　CICOSTATUS和CIPRSTATUS 状态寄存器

　　CICOSTATUS反映C通道数据的写入状态，即4组缓冲的哪一组；CIPRSTATUS反映P通道数据的写入状态，即4组缓冲的哪一组。用户程序采集图像数据时，应根据状态寄存器当前状态，决定从哪一组读出数据。

　　此外，CICOYSAl～CICOYSA4分别为C通道第1～4帧Y信号数据缓冲起始地址寄存器；CICOCBSAl～CICOCBSA4分别为C通道第1～4帧Cb信号数据缓冲起始地址寄存器；CICOCRSAl～CICOCRSA4分别为C通道第1～4帧Cr信号数据缓冲起始地址寄存器；CIPRCLRSAl～CIPRCLRSA4分别为P通道第1～4帧RGB信号数据缓冲起始地址寄存器。

　　2 WinCE下的驱动开发

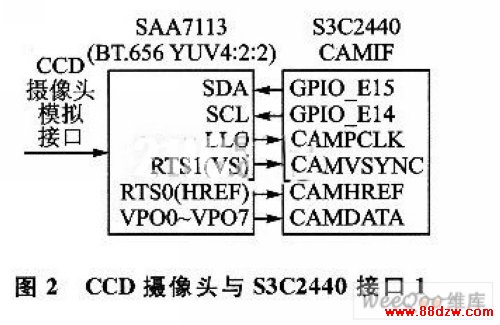

　　目前，我国市场上的CCD摄像头只有模拟视频输出接口，显然它不能和S3C2440的camera接口直接连接，硬件上需要增加一块解码芯片。解码芯片把CCD的模拟信号解码为BT．601／656 YUV4：2：2格式信号，这个信号和CAMIF信号是匹配的，因此解码芯片输出就可以直接连接到S3C2440的camera接口。典型的解码芯片为SAA7113，接口电路如图2所示。

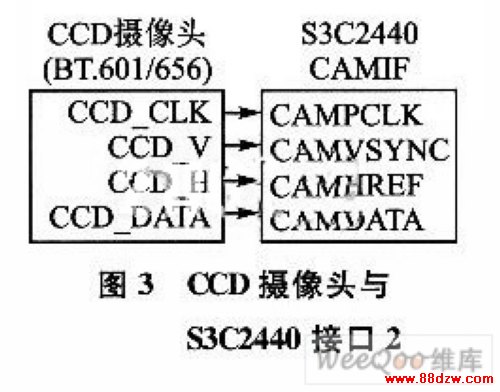

　　如果想简化硬件电路和驱动代码，也可以根据需求向生产商定制CCD摄像头，要求生产商生产的CCD摄像头直接按照ITU-R BT．601／656格式输出视频信号。具有这种接口的CCD摄像头就可以直接和S3C2440的camera接口连接，接口电路如图3所示。

　　两种情况的驱动代码开发过程基本上是相同的。区别是：前者需要S3C2440通过I2C总线对解码芯片SAA7113的相关寄存器进行配置，而后者则不需要。下面以前者为例介绍驱动的开发方法。

　　2．1 配置解码芯片SAA7113

　　SAA7113是NXP公司推出的视频解码系列芯片，在很多视频产品(如电视卡、MPEG2、MPEG4)中都有应用。SAA7113的主要作用是把输入模拟视频信号解码成标准的BT．656 YUV4：2：2数字信号，相当于一种A／D器件。它兼容全球各种视频标准，在我国应用时必须根据我国视频标准来配置内部寄存器。

　　对SAA7113配置需要通过I2C总线进行，分配S3C2440的GPIO的E15模拟I2C的SDA线，E14模拟I2C的SCL线。OEM商提供的原驱动是针对手机摄像头ov9650开发的，二者的配置原理和过程是相同的，但配置内容不同，输出图像的格式也不同。ov9650输出的图像是逐行扫描的，SAA7 113输出的图像则是隔行扫描的。由图1可知，CAMIF是逐帧输入的，所以必须把SAA3117的场同步信号VS作为CAMIF的帧同步信号CAMSYNC，输出图像是逐场保存的。配置内容为：

　　①复位SAA3117。

　　②模拟通道选择。

　　③配置亮度、色度、对比度、自动增益控制量。

　　④将RTSl引脚配置为场同步信号VS，将RTSO信号配置为行同步信号HREF，信号极性应分别与图1中CAMVSYNC和CAMHREF信号极性一致。
