　　⑤配置图像宽度为720像素。

　　⑥配置帧图像高度为576像素，一帧图像分奇偶两场分时输出，每场图像高度为288像素。

　　⑦配置数据格式为BT．656 YCbCr 4：2：2 8位格式输出。注意，数据口的信号顺序为CB0 Y0 CR0 Y1 CBlY2…CR359 Y719。

　　⑧时钟采用24．576 MHz的独立时钟，此时LLC的频率为27 MHz，场频为50Hz，帧频为25 Hz。

　　2．2 为CAMlF分配DMA内存空间

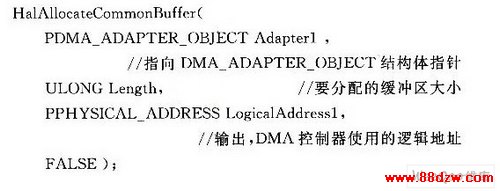

　　因为S3C2440从camera接口采集到的视频数据是以DMA机制写到内存的，所以必须为C通道和P通道分别分配逻辑内存(即DMA缓冲区)。Win CE有两种分配DMA缓冲区的方法：使用CEDDK函数和使用winCE内核函数。建议使用CEDDK函数：

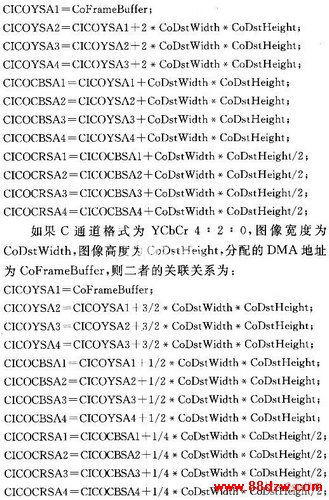

　　注意：C通道和P通道应分别分配。分配成功后，应将4组YCbCr信号的起始地址与分配给C通道的DMA缓冲区地址关联起来，将4组RGB信号的起始地址与分配给P通道的DMA缓冲区地址关联起来。格式不同时，关联的空间大小是不同的。如果C通道格式为YCbCr4：2：2，图像宽度为CoDstWidtlh，图像高度为CoDstHeight，分配的DMA地址为CoFrameBuffer，则二者的关联关系为：

　　这样分配的目的是，保证每一组YCbCr信号的地址空间是连续的，便于用户程序开发。

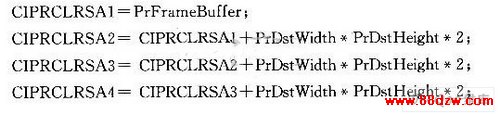

　　如果P通道格式为RGBl6，图像宽度为PrDstWidth，图像高度为PrDstHeight，分配的DMA地址为PrFrame. Buffer，则二者的关联关系为：

　　如果P通道格式为RGB24，图像宽度为PrDstWidth，图像高度为PrDstHeight，分配的DMA地址为PrFrame. Buffer，则二者的关联关系为：

　　2．3 配置CAMIF相关寄存器

　　①把输入视频信号宽度配置为720像素，高度配置为288像素；

　　②把输入视频信号格式配置为BT．656 YCbcr 4：2：2格式；

　　③把输入视频信号顺序配置为CbYCr；

　　④根据用户的LCD显示终端的分辨率配置P通道的图像宽度、高度像素和格式；

　　⑤根据用户对图像的处理需求来配置C通道的图像宽度、高度像素和格式；

　　⑥配置C通道的缩放系数；

　　⑦配置P通道的缩放系数；

　　⑧把C通道的DMA地址配置给4组起始地址寄存器；

　　⑨把P通道的DMA地址配置给4组起始地址寄存器。

　　2．4 创建camera流式驱动接口函数

　　WinCE下的硬件驱动程序大多采用流式驱动来开发，因为它有一个一致的接口函数供用户调用。此处，把接口函数命名为：CAM_Close()、CAM_Deinit()、CAM_Init()、CAM IOControl()、CAM()pen()、CAM PowerDown()、CAM_PowerUp()、CAM_Read()、CAM_Seek()和CAM-_Write()。

　　(1)CAM_Init()函数

　　该函数在驱动程序每次被设备管理器加载时调用。其实现的功能如下：

　　配置SAA7113，分配C通道、P通道的DMA内存空间，根据输入信号源属性和输出图像、预览图像属性配置CAMIF寄存器。

　　创建一个事件CameraEvent，使用WinCE内核函数InterruptInitialize(SYSINIR_CAM，CameraEvent，NULL，O)把该事件与camera的逻辑中断号SYSINIR_CAM关联起来，即当中断发生时激活该事件。
