D/A转换器的种类
按数字量输入方式,有
并行输入和串行输入
按模拟量输出方式
电流输出和电压输出
按D/A转换的分辩率
低分辩率、中分辩率和高分辩率
1.8位D/A转换器芯片;DAC0832是8位数/模转换芯片,DAC0832
具有以下主要特点:
● 与TTL电平兼容;
● 分辨率为8位;
● 建立时间为1μs;
● 功耗为20mW;
●电流输出型D/A转换器。
(1)结构框图及引脚说明

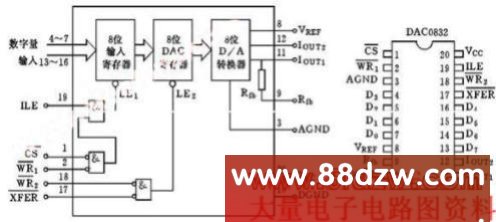

图4.12 DAC0832的结构框图和引脚
(2)DAC0832工作过程
① CPU执行输出指令,输出8位数据给DAC0832;
② 在CPU执行输出指令的同时,使ILE、/CS、/WR1三个控制信号端都有效,8位数据锁存在8位输入寄存器中;
③ 当/WR2、/XFER两个控制信号端都有效时,8位数据再次被锁存到8位DAC寄存器,这时8位D/A转换器开始工作,8位数据转换为相对应的模拟电流,从Iout1和Iout2输出。
(3)DAC0832的工作方式
双缓冲方式
单缓冲方式
直通方式

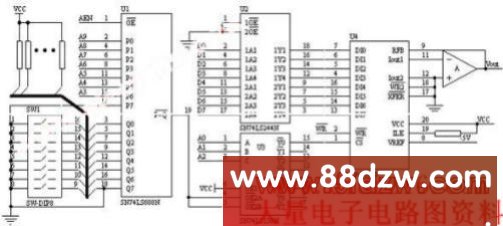

(4)DAC0832接口电路
2. 12位D/A转换器芯片DAC1210
与8位DAC0832的2点区别
分辨率为12位,有12条数据输入线(DI0~DI11),采用24脚双立直插式封装。
可用字节控制信号BYTE1/2控制数据的输入
该信号为高电平时,12位数据(DI0~DI11)同时存入第一级的两个输入寄存器;
当该信号为低电平时,只将低4位数据(DI0~DI3)存入低4位输入寄存器。
(1)DAC1210结构框图及引脚说明

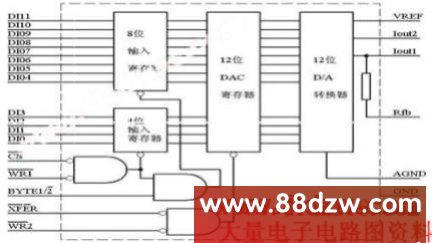

图4.14 DAC1210原理框图

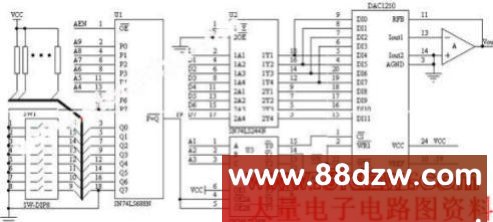

(2)DAC1210接口电路
