A/D转换器芯片及接口电路

1．8位A/D转换器芯片ADC0809
是CMOS单片型逐次逼近式A/D转换器，ADC0809的主要特性：
● 它是具有8路模拟量输入、8位数字量输出功能的A/D转换器。
● 转换时间为100μs。
● 模拟输入电压范围为0V～+5V，不需零点和满刻度校准。
● 低功耗，约15mW。

(1)ADC0809结构框图及引脚说明

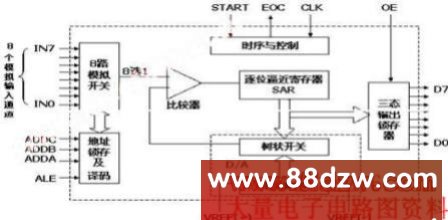

图4.24  的结构框图和引脚

通道选择开关
通道地址锁存和译码
逐次逼近A/D转换器
8位锁存器和三态门

（2）ADC0809的工作过程
对ADC0809的控制过程是：
① 首先确定ADDA、ADDB、ADDC三位地址，决定选择哪一路模拟信号；
② 使ALE端接受一正脉冲信号，使该路模拟信号经选择开关到达比较器的输入端；
③ 使START端接受一正脉冲信号，START的上升沿将逐次逼近寄存器复位，下降沿启动A/D转换；
④ EOC输出信号变低，指示转换正在进行。
⑤ A/D转换结束，EOC变为高电平，指示A/D转换结束。此时，数据已保存到8位三态输出锁存器中。此时CPU就可以通过使OE信号为高电平，打开ADC0809三态输出，由ADC0809输出的数字量传送到CPU。

（3）CPU读取A/D转换器数据的方法
① 查询法
优点:接口电路设计简单。
缺点：A/D转换期间独占CPU，致使CPU运行效率降低。
② 定时法：
优点:接口电路设计比查询法简单，不必读取EOC的状态。
缺点：A/D转换期间独占CPU，致使CPU运行效率降低；另外还必须知道A/D转换器的转换时间。

CPU读取A/D转换器数据的方法
③ 中断法
优点：A/D转换期间CPU可以处理其它的程序，提高CPU的运行效率。图4.25  接口电路
缺点：接口电路复杂。

(4)ADC0809接口电路

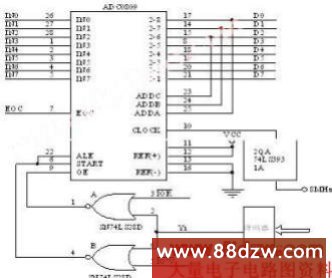

图 4.  25 接口电路

[例4.1]利用图4.25，采用无条件传送方式，编写一段轮流从IN0～IN7采集8路模拟信号，并把采集到的数字量存入0100Ｈ开始的8个单元内的程序。
程序如下：
   MOV  DI,  0100H；设置存放数据的首址
   MOV BL,08H；采集8次计数器
   MOV AH,00H；选0通道
   AA1∶MOV AL，AH
   MOV DX，ADPORT；设置ADC0809芯片地址
   OUT DX，AL；使ALE、START有效，选择模拟通道，见图10.18

MOV CX, 0050H
   WAIT∶LOOP WAIT；延时，等待A/D转换
   IN AL,DX；使OUTPUTENABLE有效，输入数据，见图10.18
   MOV[DI],AL；保存数据
   INC AH；换下一个模拟通道
   INC DI；修改数据区指针
   DEC BL
  JNZ AA1

2．12位A/D转换器AD574
AD574是美国模拟器件公司的产品，是较先进的高集成度、低价格的逐次逼近式转换器。
AD574由两片大规模集成电路构成。一片为D/A转换器AD565，另一片集成了逐次逼近寄存器SAR、转换控制电路、时钟电路、总线接口电路和高分辨比较器电路。

(1)AD574的结构框图及引脚说明

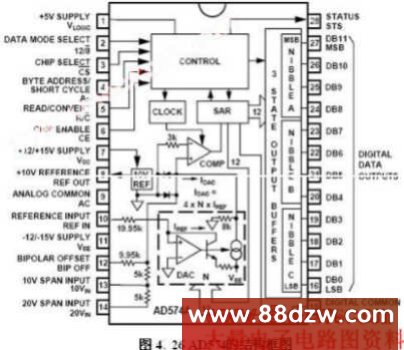

图 4.  26 AD574的结构框图

引脚信号说明如下：
12/8：数据输出方式选择信号，高电平时输出12位数据，低电平时与A0信号配合输出高8位或低4位数据。信号不能用TTL电平控制，必须直接接至＋5V或数字地。
A0：转换数据长度选择控制信号。在转换状态，A0为低电平可使AD574进行12位转换，A0为高电平时可使AD574进行8位转换。在读数状态，如果为低电平，当A0为低电平时，则输出高8位数据，而A0为高电平时，则输出低4位数据；如果为高电平，则A0的状态不起作用。
