A/D转换器芯片及接口电路,标签:模拟电子技术基础,模拟电子电路,http://www.88dzw.com(2)AD574的工作过程
AD574的工作过程分为启动转换和转换结束后读出数据两个过程。
启动转换时,首先使/CS、CE信号有效,AD574处于转换工作状态,且A0为1或为0,根据所需转换的位数确定,然后使R/C=0,启动AD574开始转换。视为选中AD574的片选信号,为启动转换的控制信号。转换结束,STS由高电平变为低电平。可通过查询法,读入STS线端的状态,判断转换是否结束。
(2)的工作过程
输出数据时,首先根据输出数据的方式,即是12位并行输出,还是分两次输出,以确定是接高电平还是接低电平;然后在CE=1、/CS=0、R/C=1的条件下,确定A0的电平。若为12位并行输出,A0端输入电平信号可高可低;若分两次输出12位数据,A0=0,输出12位数据的高8位,A0=1,输出12位数据的低4位。由于AD574输出端有三态缓冲器,所以D0~D11数据输出线可直接接在CPU数据总线上。
(3)AD574接口电路

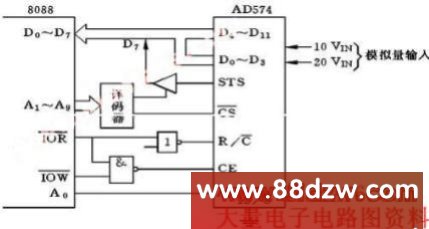

图4.27 12位与8088CPU的接口电路图
启动A/D转换并采用查询方式,采集数据的程序如下:
MOV DX,278H
OUT DX,AL; 启动转换,R/C=0、CS=0、CE=1,A0=0
MOV DX,27AH; 设置三态门地址
AA1∶IN AL,DX; 读取STS状态
TEST AL,80H; 测试STS电平
JNE AA1;STS=1 等待,STS=0向下执行
MOV DX,278H
IN AL,DX; 读高8位数据,R/C=1,CS=0,CE=1,A0=1,CE=1
MOV AH,AL; 保存高8位数据
MOV DX,279H
IN AL,DX; 读低4位数据,R/C=1, CS=0,A0=1,CE=1
