基于嵌入式系统的GPRS系统的设计

　　嵌入式系统就是一个具有特定功能或用途的计算机软硬件结合体，或指装入另一个设备并且控制该设备的专用计算机系统。嵌入式系统的最大特点是其具有目的性和针对性，即每一套嵌入式系统的开发都有其特殊的应用场合与特定功能。嵌入式系统包含硬件和软件两部分：硬件架构以嵌入式处理器为中心，配置存储器、I/O设备、通信模块等；软件部分以软件开发平台为核心，向上提供应用编程接口API，向下屏蔽具体硬件特性的板级支持包BSP。嵌入式系统中，软件和硬件紧密配合，协调工作，共同完成系统预定的功能。　

　　GPRS是General Packet Radio Service的简称，即通用无线分组业务。它是基于现在运行的GSM基础上发展的数据业务，类似于固定交换技术中的数据分组业务；原来的GSM业务为电路交换业务，GPRS采用了GSM同样的无线调制技术，同样的频率，同样的TDMA帧结构，利用现有的基站子系统（BSS）从一开始就可以提供全面的GPRS覆盖。GPRS允许用户在端到端分组转移模式下发送和接收数据，而不需要利用电路交换模式的网络资源，从而提供了一种高效、低成本的无线分组数据业务。GPRS特别适用于间断的、突发性的和频繁的、少量的数据传输，也适用于偶尔的大数据传输。它集合了现在的GSM的数据分组交换数据和短信息服务；GPRS业务能提供不间断的信息服务，利用GPRS可以使用户在移动状态下使用各种高速数据业务，包括收发E-mail,进行因特网浏览等；使用GPRS，可以实现数据分组发送和接收，用户永远在线且按流量、时间计费，降低了服务成本。

　　1、硬件系统设计

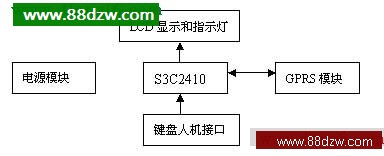

　　设计的基于嵌入式系统的GPRS系统结构框图如图1所示，它以嵌入式处理器S3C2410为核心，分别与GPRS模块、LCD显示和指示灯及键盘人机接口连接。

图1  基于嵌入式系统的GPRS系统结构框图

　　S3C2410微处理器选用Samsung公司为手持设备设计的低功耗、高集成度的基于ARM920T核的微处理器，该处理器集成了16KB指令和16KB数据缓存、MMU、外部存储器控制器、LCD控制器、NAND Flash控制器、4个DMA通道、3个UART通道、1个I2C总线控制器、1个I2S总线控制器、4个PWM定时器和一个内部定时器、通用I/O口、实时时钟、8通道10位ADC和触摸屏接口、USB主/从接口、SD/MMC卡接口等。

　　GPRS模块采用北京天城航宇科技发展公司的集成GPRS

　　无线通信模块，它提供一个支持RS232的接口，可直接由计算机串口通过嵌入式处理器S3C2410的UART1接口驱动该模块。此时，计算机作为数字终端设备（DTE），GPRS模块作为数字电路设备（DCE），在数字终端设备和数字电路设备之间，用一套AT命令实现各种功能，GSM/GPRS的各种功能都有赖于数字终端设备（DTE）向数字电路设备（DCE）发送的命令实现，因此，AT命令可以看作是数字终端设备和数字电路设备之间的软件接口。

　　显示器采用5.7英寸，STN256色LCD显示器，320×240的分辨率，4×4按键和PS/2键盘。

　　GPRS模块部分支持GSM900/DCS1800双频，射频接口采用日本Murata公司的MM9329-2700B射频连接器，天线采用GSM900/DCS1800双频段天线。

　　GPRS模块提供了完整的音频接口，可增加少量外围辅助元器件设计构成主通道和辅助通道。来电振铃音从蜂鸣器中发出，蜂鸣器由GPRS模块32针输出数字信号控制。
