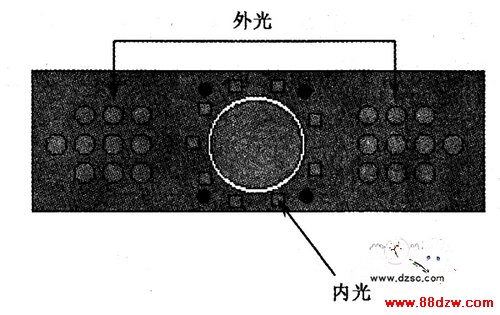

　　①环形光（UniversalLightTM）：是一种柔性光，广泛用于各种类型材质的成像定位，此模块在图形波长、偏振和角度上提供灵活性。目前标准PEC相机的光对于80％～90％的应用是有效的，其解决方案得到广泛应用。例如，用于对于过去有代表性的造成问题的柔性电路板、陶瓷、玻璃和聚酯材料的成像定位。环形光的标准方案如图1和图2所示。

　　图1 标准方案　

　图2 环形光方案

　　②对称光：与目前PEC光模块的标准两侧的光相比，环形光能产生对称光。例如，经过烧结后，C4的焊盘可能从表面突出产生“树桩”效果，两侧的光导致不对称的焊盘图案，而四边的光产生更逼真的图像。如图3所示。

　　图3 两侧的光与四边的光

　　环形光可以为常用的基准点配置红色花瓣区域，或者为柔性图像配置蓝色花瓣区域（由蓝色LED组成），内光也可配置。例如，一个元件有金属衬背，底层含铜轮廓，外包聚酰亚胺。在铜特征的周围环境区域，来自标准PEC发光板的红光穿过聚酰亚胺并从金属衬背反射，导致背景很亮图像很差。当选用蓝光后，光被聚酰亚胺吸收，从而背景变暗，图像对比清晰。如图4所示。

　　图4 红光和蓝光

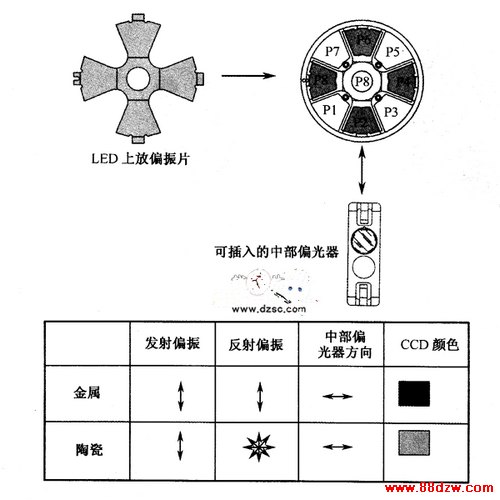

　　③偏振光：金属焊盘和陶瓷背景都能很好地反射光，因此很难区别焊盘和背景。由于金属和背景材料（介质）反射偏振光不同，可以在LD上面引进偏振片以辨认这些区别。偏振工具如图5所示。

　　·金属反射偏振光在两极没有转动；

　　·陶瓷反射偏振光是随机的。

　　当在相机光圈的第一个偏振片上，以与其90°角度放上第二个偏振片时，环形光的十字偏振就获得了。

　　图5 偏振工具

　　下表显示了在白色／灰色陶瓷材料和金属上的偏光效果。

　　陶瓷成像：亮陶瓷：十字偏振增加了光、陶瓷底层特征和背景之间的对比度。

　　暗陶瓷：非偏振图像增加了底层特征和背景之间的对比度。

　　如图6所示捕捉到陶瓷图像。从非偏振方案到十字偏振方案，信号一杂信比率提高了两倍。

　　图6 非偏振方案／十字偏振方案示意图
