　　贴片机的空气压力系统包括各种气缸工作压力和真空发生器，均对空气压力有一定要求，低于设备规定时机器就不能正常运转。气压压力传感器始终监视着压力变化，一旦异常，及时报警，提醒操作者处理。

　　贴片头上吸嘴靠负压吸取元器件，因此，负压的变化反映了吸嘴吸取元器件的情况（如图1所示）。如果供料器没有元器件，或元件过大卡在料包中，吸嘴都将吸不到元器件；或者吸嘴虽然吸到元器件，但是元器件吸着错误，都会使吸嘴压力发生变化，通过检测压力变化，就可以控制贴装情况。当然，如果负压不够，吸嘴也将吸不起元器件，或者虽然吸到元器件，但在贴片头运动过程中，由于受到运动力的作用而掉下，这些情况都逃不过负压传感器的监视。如果发现吸不到元器件或吸不住元器件，系统会报警，提醒操作者更换供料器或查看吸嘴负压系统是否堵塞。

　　图1 负压传感器检测原理示意图

　　目前新型负压传感器已经实现微小型化，负压传感器与转换和处理电路集成在一起，形成一体化部件。这种将传感器与转换和处理电路集成的部件通常称为变送器，变送器输出标准电信号（0～5 V电压或4～20mA电流）。小型负压传感器重量可小于70g，因而可以直接装到贴片头上（如图2所示）。由于在多吸嘴贴片头工作时，每个吸嘴按顺序吸取和贴装，因而也可通过电磁阀使两个吸嘴共用一个负压传感器（如图3所示）。

　　图2 负压传感器直接装到贴片头上

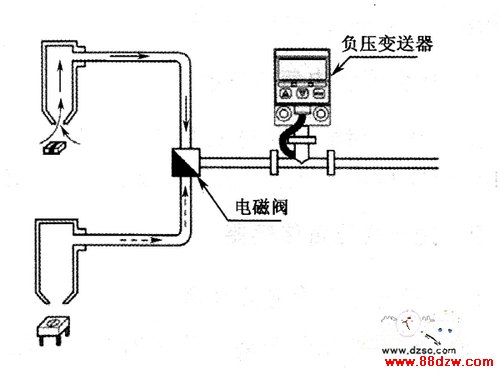

　　图3 两个吸嘴共用—个负压传感器
