贴片机供料系统

文章摘要：供料器，又称送料器或喂料器，供料器及其承载安装机构和检测机构组成的供料系统是贴片机3大基本系统之一。供料系统能容纳各种相应包装形式的元件，是将元件传送到取料部位的一种储料供料机构。元件以编带／管式／托盘或散装等包装形式放到相应的送料器上。贴片机的贴片头从该机构中取元件，然后进行贴片，此时，送给机构将自动进给下一个物料。贴片机生产的表面贴装元件外包装有几种方法，相应的送料器与之对应。元件送料器主要有盘式送料器、带式送料器、管式送料器和散装盒式送料器等几种，适应不同元件类型和规格要求。过顶拱架型机器可支持不同的送料器类型，包括散装（Bulk）、带料（Tape-and-Real）、管料（Tube）、

贴片机供料系统,标签：pcb培训,pcb是什么,pcb软件,http://www.88dzw.com

　　供料器，又称送料器或喂料器，供料器及其承载安装机构和检测机构组成的供料系统是贴片机3大基本系统之一。

　　供料系统能容纳各种相应包装形式的元件，是将元件传送到取料部位的一种储料供料机构。元件以编带／管式／托盘或散装等包装形式放到相应的送料器上。贴片机的贴片头从该机构中取元件，然后进行贴片，此时，送给机构将自动进给下一个物料。

　　贴片机生产的表面贴装元件外包装有几种方法，相应的送料器与之对应。元件送料器主要有盘式送料器、带式送料器、管式送料器和散装盒式送料器等几种，适应不同元件类型和规格要求。

　　过顶拱架型机器可支持不同的送料器类型，包括散装（Bulk）、带料（Tape-and-Real）、管料（Tube）、异型（Odd－Form）和其他设计型式。相反，高速转塔和大规模平行系统完全由散装料盒或带料包装来供料。

　　当元件包装形式为非散装或带状料时，过顶拱架型机器可能是唯一的选择。高速机被排除在考虑之外，因为其不能自动地供这些料。

　　从逻辑角度看，制造商应该寻找那些可以扩大其现有贴片元件的贴片设备。例如，有些制造商的设备可能要求为特定机器专门设计的送料器，限制了送料器的使用。该送料器限制要求使用资源，跟踪和记录哪些送料器可以处理哪些元件。因为有特定机器的送料器，更换或闲置的送料器的储存可占据很大的地面空间。在一个以度量来测定运作的时代，如每单位地面空间的产量，用于容纳元件贴片或其他基板关键功能的周围设备的潜在制造空间可以看做是浪费。这就是为什么模块系统正得到流行。当像送料器这样的部件可以在类似的机器上使用时，元件贴片和生产制造的一个更有效的方法得到提高。

　　尽管如此，全面检查和理解可能用于一个给定PCB设计的元件数量与类型也是有益的。在电子产品制造商转向模块装配线的时候，重要的是记住传统的配置——高速贴片机加上细间距贴片机——也是一些高片状数量应用的一个选择，如蜂窝电话和计算机主板。

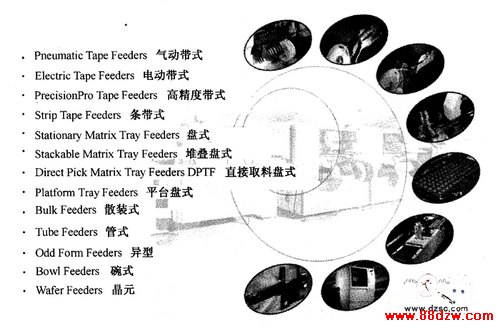

　　常见送料器类型如图所示。

　　图 常见送料器类型
