　　在一些较复杂的电子产品中，往往会有几百、上千个元件，而且元件会有从小到大各种各样的类型。如果只用 一台贴片机来贴装所有元件，有的元件可能不能吸取；有的元件可能超过了识别范围，而单板贴装时间可能会很 长，从而造成了其他设备的浪费。在实际大规模生产中，一条自动化贴片生产线会根据产品的特点配置有几台相 同或者不同的贴片机（如图1所示），来实现贴装各种不同的元件和使单板贴片时间达到合理的范围。

　　对于一条如此复杂混合了各种各样贴片机的生产线，编制各贴片机的程序既要使所有的贴片机共同这个产品的 贴装，又要使各贴片机的贴装时间尽量相近（线平衡），而使各贴片机的效率达到最高。专业辅助设计制造软件 公司的软件可以对各种不同的SMT设备进行编程和线平衡，对于一条生产线，具有不同品牌的贴片机是最佳方案。但是线平衡后对于各具体贴片机的程序往 往还需要进一步的转换。各个贴片机制造厂商的整线编程软件，对于全为单一品牌贴片机的生产线能更加便捷和 准确地进行整线编程。以环球仪器公司开发的离线编程软件DPO（Dimension Programming ＆ Optimization）为 例，整线编程的基本步骤详述如下。

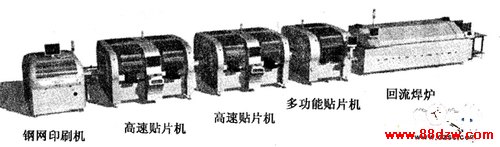

图1 自动化贴片生产线

　　①打开产品编辑（Produdt Editor），创建一个完整的产晶程序。

　　②打开机器配置编辑（Machine Configuration Editor），建立各贴片机的配置，如高速机和多功能机等。

　　③打开线平衡器（Line Balancer），单击“Number of Machines In Line”，选择一条贴片生产线中贴片机的 数量。再单击“Machine Template”下的列表，按照贴片生产线中各贴片机的顺序，选择已建立好的贴片机配置 名（如图2所示）。

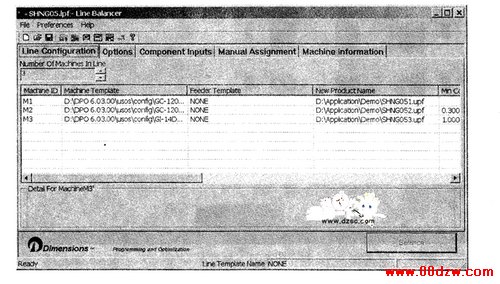

图2 线平衡器

　　④单击“Options”，选择线平衡率（Balancing Tolerance）、机器的选项（MachineOptions）和平衡的模式 等（如图3所示）。

　　⑤打开已建立好的完整的产品程序，在“Component Inputs”下将会显示此产品所有的元件代码和数量等信息 （如图4所示）。

　　⑥单击“Machine Information”，在线平衡器界面右下角有一个“Balance”的按键（如图5所示）。单击 “Balance”，线平衡器将会对此产晶进行线平衡。当达到所设定的条件时，线平衡器将会停止，在线平衡器界 面中将会显示各机器所贴装元件的数量和贴装时间，这时已生成各个贴片机的贴装程序，将贴装程序加载到各个 贴片机中，便可以进行新产品的生产导入。

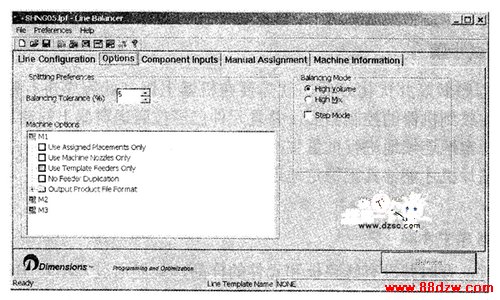

图3 平衡选择

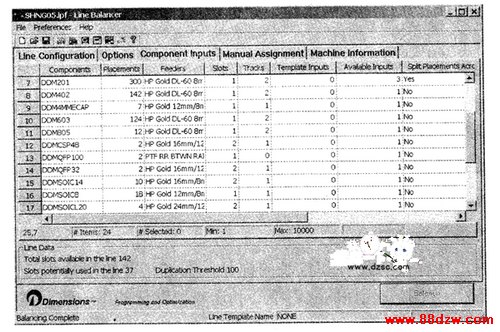

图4 产品元件信息

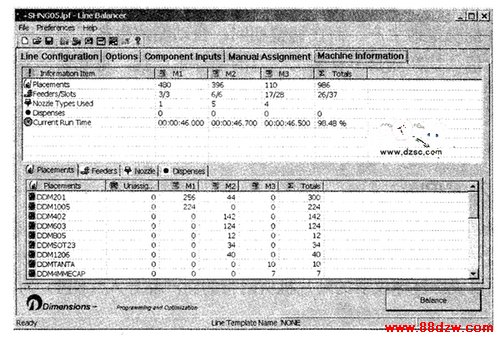

图5 线平衡
