    1、拼板基准点校正

　　如果此产品程序为多拼板的程序，机器的线路板识别相机还可以进行拼板的偏移校正。拼板校正可以以拼板上 的基准点或者拼板上的元件为参考进行拼板校正（如图1所示）。

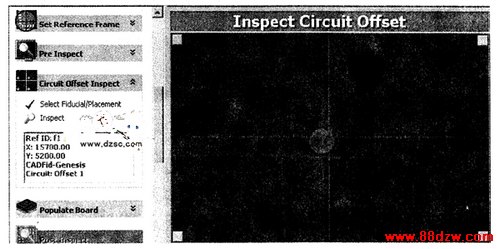

图1 拼板基准点校正

　　2，线路板元件组装

　　当以上校正完成后，就可以进行线路板元件组装。在元件组装时，如果有元件不能通过元件识别相机的校正，错误恢复（Error Recovery）对话框将会出现（如图2所示）。单击编辑（Edit），进入元件数据库编辑状态，可编辑元件的尺寸、特征、灯光的类型及灯光的强弱等。

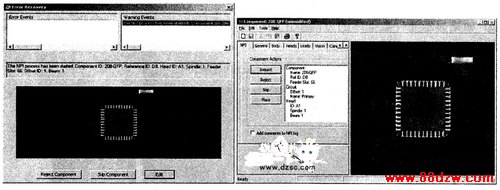

　图2 元件的校正与编辑

　　欢迎转载，信息来源www.88dzw.com（www.88dzw.com）
