贴片元件尺寸的影响
[09-12 18:46:43] 来源:http://www.88dzw.com PCB设计 阅读:8902次
文章摘要:对于PCB设计工程师而言,他(她)的元件焊盘是依据元件制造商的规格参数来定的,而不同的元件制造商在按 相同的规格参数生产同样封装的元件,但是不同的元件制造商生产的同样封装元件的几何尺寸却可能存在较大的 区别。贴片机对元件的识别包含通过它的外形轮廓或端头引脚来判别他的几何中心。因而几何尺寸的差异将影响 贴片机对元件几何中心的判别,从而可能会导致元件贴偏,这将直接影响贴装质量,将可能造成焊接后的桥连、 立碑和虚焊等缺陷特别是细小元件的封装,尤其要注意。表1列出了IPC-SM-782A规定的片状电阻/电容元 件的几何尺寸要求,实际贴片生产中元件的好坏判别可参考该标准,其他封装形式的详细要求请参考IP
贴片元件尺寸的影响,标签:pcb培训,pcb是什么,pcb软件,http://www.88dzw.com对于PCB设计工程师而言,他(她)的元件焊盘是依据元件制造商的规格参数来定的,而不同的元件制造商在按 相同的规格参数生产同样封装的元件,但是不同的元件制造商生产的同样封装元件的几何尺寸却可能存在较大的 区别。贴片机对元件的识别包含通过它的外形轮廓或端头引脚来判别他的几何中心。因而几何尺寸的差异将影响 贴片机对元件几何中心的判别,从而可能会导致元件贴偏,这将直接影响贴装质量,将可能造成焊接后的桥连、 立碑和虚焊等缺陷特别是细小元件的封装,尤其要注意。表1列出了IPC-SM-782A规定的片状电阻/电容元 件的几何尺寸要求,实际贴片生产中元件的好坏判别可参考该标准,其他封装形式的详细要求请参考IPC-SM- 782A。

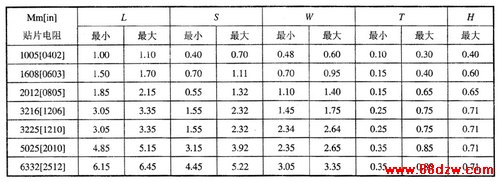

表1 贴片电阻尺寸公差
(1)贴片电阻
贴片电阻与焊盘尺寸如图1和表2所示。

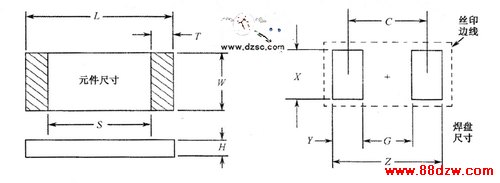

图1 贴片电阳与焊盘

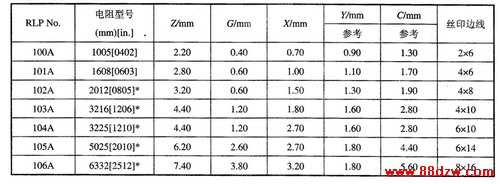

表2 贴片电阻焊盘尺寸
(2)普通贴片电容
其图同图1贴片电阻与焊盘,其相关尺寸如表3和表4所示。
表3 贴片电容尺寸公差

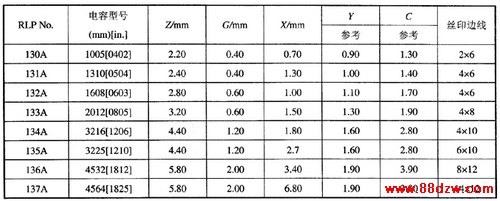

表4 贴片电容焊盘尺寸
(3)钽电容
焊盘图同图1,贴片钽电容及相关尺寸如图2及表5和表6所示。

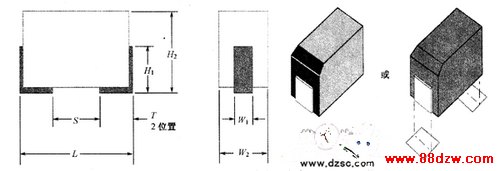

图2 贴片钽电容

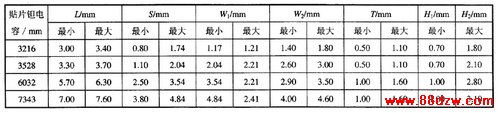

表5 贴片钽电容尺寸
表6 贴片电容焊盘尺寸
