贴片机端头的影响

文章摘要：不同的元器件制造厂在生产同样规格的器件时，由于是大批量生产，元件的外形如端头尺寸会有较大的离散性，有时甚至会存在很大的差异，以0201为例说明，如图1所示。由于贴片机对元件的识别除了包含判别其几何中心外，同时还包括通过对端头的识别来判别元件的好坏。如图2所示，右边的端头存在明显的缺陷，贴片机能可靠地识别这样的缺陷，但是贴片机需要进行抛料动作过程，较多的这种缺陷会影响贴片机的效率，因此应尽可能挑选外形质量控制较好的元件供应商的产品。

贴片机端头的影响,标签：pcb培训,pcb是什么,pcb软件,http://www.88dzw.com

　　不同的元器件制造厂在生产同样规格的器件时，由于是大批量生产，元件的外形如端头尺寸会有较大的离散性，有时甚至会存在很大的差异，以0201为例说明，如图1所示。由于贴片机对元件的识别除了包含判别其几何中心外，同时还包括通过对端头的识别来判别元件的好坏。如图2所示，右边的端头存在明显的缺陷，贴片机能可靠地识别这样的缺陷，但是贴片机需要进行抛料动作过程，较多的这种缺陷会影响贴片机的效率，因此应尽可能挑选外形质量控制较好的元件供应商的产品。

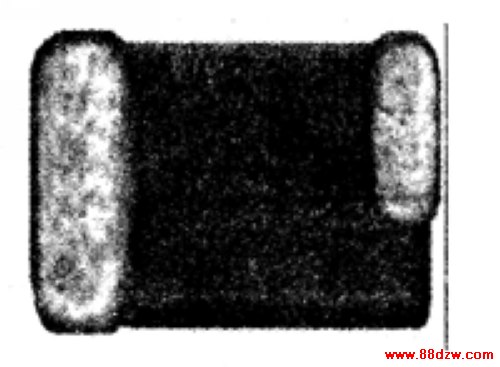

                                                                      　图1 元件端                                                                                            图2 元件端头的元件图及其焊盘尺寸。
