贴片对引线的影响,标签：pcb培训,pcb是什么,pcb软件,http://www.88dzw.com这里主要强调IC引线公差，图1是SQFP32的元件图及其焊盘尺寸。

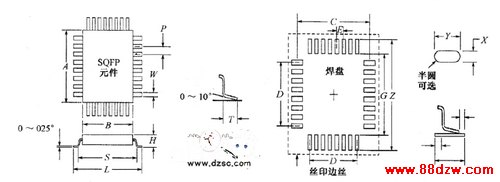

图1 SQFP及其焊盘尺寸
表1和表2是贴片SQFP的封装尺寸和焊盘尺寸。

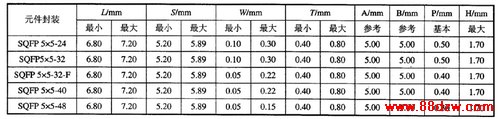

表1 贴片SQFP封装尺寸

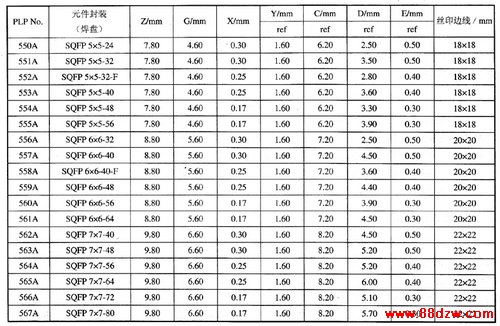

表2贴片SQFP焊盘尺寸
欢迎转载，信息来源www.88dzw.com（www.88dzw.com）
