　　重复精度是描述贴片机的贴装头重复地返回某一设定位置的能力，有时也称可重复性。它反映了贴片头多次到达一个贴装位置时偏差之间的敛散程度，相当于测量学中的精密度概念。但是如前面贴装精度提到的一样，贴片机的特性和工作机理更接近数控机床。有关数字机床重复精度评定方法GBl01131 811中，引用美国NMTBA标准中有关重复精度的概念，规定当单向趋近时，为在同样条件下，对某一给定点多次趋近、得出以平均位置〃为中心的离散度；当双向趋近时，为在同样条件下，正负方向对某一给定点多次趋近、得出平均位置为u中心的离散度，以±3σ示，如图所示。

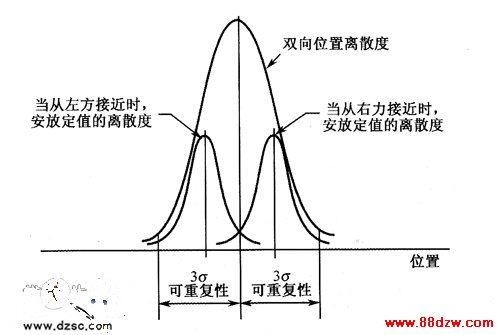

　　图 重复精度的图示

　　从根本上说，贴片机的运动系统X导轨、Y导轨、Z移动及Z轴旋转均有各自的重复精它们与贴装精度一起综合的结果，决定贴装的精度，并最终影响后工序焊接的工艺质因此在IPC－9850标准中是以各种因素的综合作为评价贴片机精度的标准.

　　目前在高精度贴片机中可以提供高达微米级（0.001 mm）的重复定位精度。
