　　基板支持范围是指贴片机所能承载的线路板的大小范围，取决于贴片机的机架尺寸和机械结构，对于一台具体贴片机来说是不可改变的。

　　电子产品的线路板大小有从长宽只有十几毫米的小模块电路板到边长近一米的特种设各的背板，还有厚度只有0.2 mm厚的柔性线路板到板厚有5 mm以上的服务器主板。

　　一般贴片机所支持的基板最小尺寸为50 mm×50 mm（长×宽），基板最大尺寸350 mm×350 mm，基板的厚度为0.5～5.0 mm。有的贴片机的基本支持较大，如环球仪器公司（UIC）的Genesis，线路板的尺寸范围为50.8 mm×50.8 mm～813 mm×610 mm，厚度为0.508～6.35 mm（线路板长宽超过508 mm×508 mm，厚度超过5.08 mm需要加装大板夹具）。

　　如果线路板的尺寸较小，可以在考虑成多产品的拼板方式（如图所示）。在SMT组装阶段，多产品的拼板可以减少贴片生产线上的各设备的传送时间，减少在线路板基准点校正的时间，提高设备利用率。

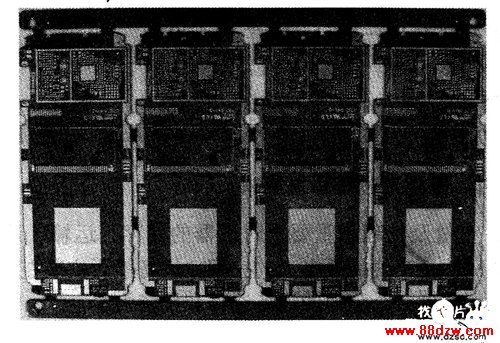

　　图 拼板实例
