温度监测点的选择和基板的预热,标签:pcb培训,pcb是什么,pcb软件,http://www.88dzw.com为了监控组件在返修过程中温度的变化,需要在基板接近返修元件的地方,以及返修元件和加热器放置热 电偶,了解温度的变化。在元件上可以放置多个热电偶,以控制温差,降低热变形和损坏的可能性。热电偶 在元件上放置的位置如图1所示。

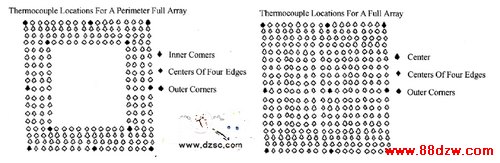

图1 热电偶在元件上放置的位置
为了防止基板在返修过程当中突然受高温而产生翘曲变形,需要对基板进行预热。板底和板面同时预热有 利于降低板的变形。预热温度控制在100℃左右,时间90~120 s,对于陶瓷器件,预热温度控制120℃。升 温的速度不要超过2~3℃/s。
