贴片机转塔式结构
[09-12 18:49:58] 来源:http://www.88dzw.com PCB设计 阅读:8860次
文章摘要:转塔式结构(Turret Head)是以前高速贴片机最常用的结构。这种结构自从⒛世纪80年代问世以来,很长一段时问都是高速贴片机的主力机型。这种结构通常都有一个固定的转塔在旋转的同时进行元件的吸取、照相、贴装和吸嘴的更换等,元件送料器由在机器后面进行往复运动的料车供给,线路板由X、Y工作台带动来实现高速贴装。由于采用了凸轮联动,机械结构较为稳定,在贴装小型元器件时的效率很高,速度较快,目前最快的转塔式贴片机的理论速度己达到了50 000点/ h以上。但由于机械结构的限制,采用这种结构的贴片机的速度已经发展到了极限,已经很难再提高。转塔式结构示意图及贴片头如图所示。图 转塔式结构示意图及贴片头欢
贴片机转塔式结构,标签:pcb培训,pcb是什么,pcb软件,http://www.88dzw.com 转塔式结构(Turret Head)是以前高速贴片机最常用的结构。这种结构自从⒛世纪80年代问世以来,很长一段时问都是高速贴片机的主力机型。这种结构通常都有一个固定的转塔在旋转的同时进行元件的吸取、照相、贴装和吸嘴的更换等,元件送料器由在机器后面进行往复运动的料车供给,线路板由X、Y工作台带动来实现高速贴装。由于采用了凸轮联动,机械结构较为稳定,在贴装小型元器件时的效率很高,速度较快,目前最快的转塔式贴片机的理论速度己达到了50 000点/ h以上。但由于机械结构的限制,采用这种结构的贴片机的速度已经发展到了极限,已经很难再提高。转塔式结构示意图及贴片头如图所示。

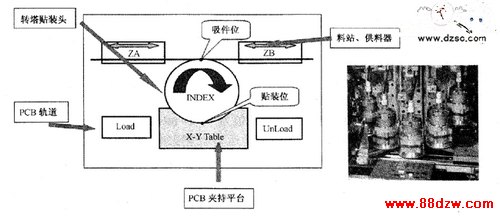

图 转塔式结构示意图及贴片头
