　　1．高速度高精度贴片机概述

　　随着表面贴装IC的广泛应用以及用户对柔性生产的需求，20世纪90年代中后期，很多贴片机厂商都推出了兼有高速机和多功能贴片机优点的高速度高精度贴片机，使SMT生产线只用一台贴片机成为可能。一台高速度高精度贴片机，可以在保持较高贴片速度的情况下，完成几乎所有元件的贴装，对于中小企业、产品研发部门和科研院所，减少了用户的投资，无疑是一种性价比较高的选择。即使对于大型企业，可以通过增加贴片机数量的方法增加产能，而避免使用两种贴片机。这种方案无论对生产线设计规划，还是生产线运行维护，好处是显而易见的，因此成为新世纪SMT生产线配置的主流。

　　2．结构特点

　　高速度高精度贴片机主要采用复合式结构。复合式结构机器是从动臂式机器发展而来，它集合了转塔式和动臂式的特点，在动臂上安装有转塔式贴片头（又称转盘），组成转盘动臂式结构如图所示从而大大提高了单臂的吸嘴数量，如图所示结构的贴片机，有4个带有12个吸嘴的转盘。在环球仪器公司的Genesis系列中，GC－60D有两个带有30个吸嘴的旋转头，贴片速度达到57 000片／ h。

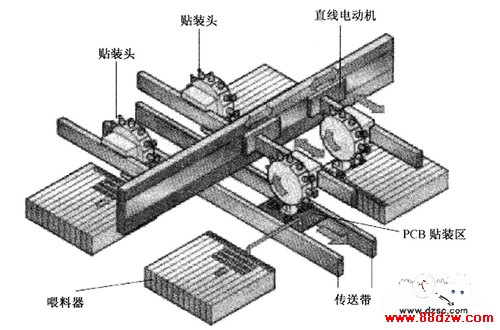

　　图 动臂式贴片机结构简图

　　从严格意义上来说，复合式机器仍属于动臂式结构。由于复合式机器可通过增加动臂数量来提高速度，具有较大灵活性，因此它的发展前景被看好，如Universal的GC120Q机器就安装有4个这样的旋转头，贴装速度可达12万片／h。
