　　C4元件在焊接过程中高度会有一定程度的降低，如图6所示，这可以补偿焊球高度的不一致性，但是基板 焊盘要设计适当的公差，将焊接过程中的变形及不共面性一并考虑。图7和图8是元件在回流焊前和回流焊高 度示意图。

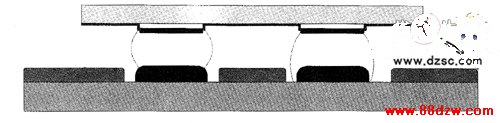

图6 元件回流后高度降低

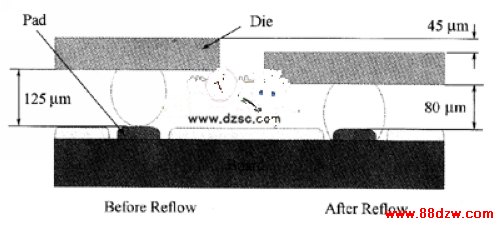

图7 回流焊接之前

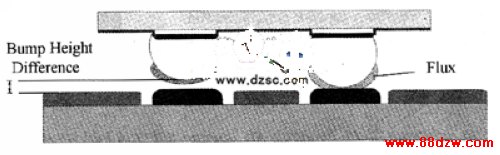

图8 回流焊接之后

　　（6）回流焊接后的检查

　　堆叠两层应用X－Ray来检查应该没有什么问题，只要在产品上设计适当的参照，可以轻易检查出元件是否 有偏移等。但对于多层堆叠，要清楚的检查各层焊点情况实非易事，这时需要X－Ray检查仪具有分层检查的功能。
