THR焊点热循环和热冲击测试
[09-12 18:51:51] 来源:http://www.88dzw.com PCB设计 阅读:8613次
文章摘要:对使用免清洗锡膏、水洗型锡膏、波峰焊互连和THR工艺制成的组件进行寿命加速试验,采用威布尔 分析(Weibull Analysis)来比较寿命时间。使用有限元分析法来研究各种引脚尺寸和焊料体积,将建 立视像检查标准来帮助确定焊点的好坏。这些研究的目的在于丰富知识和经验数据库,以便创建适于统 计的合s理质量标准,可为其他同样致力于创建THR互连和业界质量标准的人们提供帮助。典型的热循环与热冲击测试曲线如图1所示。图1 测试曲线图对THR形成的焊点和波峰焊点的比较测试结果:·波峰焊点显示出比较多的电气失效、疲劳裂纹、可焊性、元件脚浮高及焊锡在孔内不当的填充等问题 。·上述问题主要是由于波峰焊接工艺
THR焊点热循环和热冲击测试,标签:pcb培训,pcb是什么,pcb软件,http://www.88dzw.com对使用免清洗锡膏、水洗型锡膏、波峰焊互连和THR工艺制成的组件进行寿命加速试验,采用威布尔 分析(Weibull Analysis)来比较寿命时间。使用有限元分析法来研究各种引脚尺寸和焊料体积,将建 立视像检查标准来帮助确定焊点的好坏。这些研究的目的在于丰富知识和经验数据库,以便创建适于统 计的合s理质量标准,可为其他同样致力于创建THR互连和业界质量标准的人们提供帮助。
典型的热循环与热冲击测试曲线如图1所示。
图1 测试曲线图
对THR形成的焊点和波峰焊点的比较测试结果:
·波峰焊点显示出比较多的电气失效、疲劳裂纹、可焊性、元件脚浮高及焊锡在孔内不当的填充等问题 。
·上述问题主要是由于波峰焊接工艺较少的可控性,锡槽内的金属氧化物/杂质和焊接环境的影响。

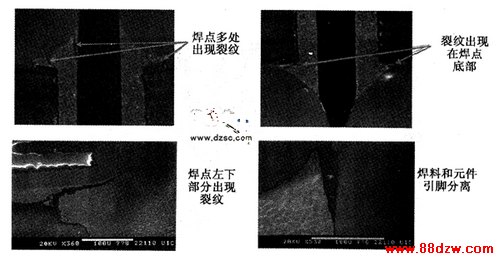

波峰焊点的失效如图2和图3所示。
图2 波峰焊点失效示意图(1)
图3 波峰焊点失效示意图(2)

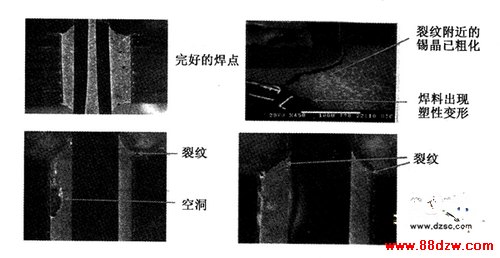

经过1 000个LLTS循环,回流焊点的失效如图4所示。
图4 回流焊点失效示意图
