　　1 引言

　　利用电子设计自动化EDA(Electronic Design Automa-tion)软件设计电子电路是当今电子设计的主流方法。目前国内应用较为广泛的EDA 工具有Multisim，Protel．Matlab，Spice，MaxplusⅡ等。其中，Protel 99 SE是运行于Windows环境的一款电路设计软件，主要南原理图设计、PCB设计、PLD(Programmable Logic Device)设计、电路仿真等多个组件组成。而Multisim 8是一款专门用于电路仿真和设计的软件，具有易学易用、界面友好、仿真功能强大等优点。

　　在分析使用Multisim 8仿真功能和Protel 99 SE印制板设计功能的基础上，提出一种采用Multisim 8和Protel 99 SE相结合的电子产品设计方法，该方法先采用Multisim 8设计电路原理图、仿真调试并生成网络表文件，再采用Protel 99 SE调用网络表文件并进行相应修改，最后进行PCB设计。

　　2 Multisim 8和Protel 99 SE

　　Multisim 8仿真分析包含19种仿真分析方法、功能强大的虚拟仪器和规模庞大的仿真器件库，可以设计仿真模拟电路、数字电路、继电器和PLC(Programmable Logic Controller)控制电路等多种电子电路。

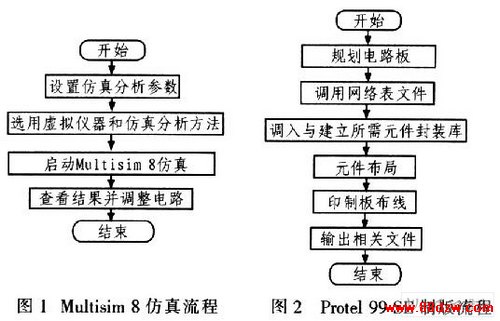

　　Multisim 8提供多种电路仿真引擎，包括Xspice、VHDL、Verilog以及这3种方式相结合的仿真引擎。制作PCB板的电路较适合采用Xspice仿真引擎；而复杂的数字电路一般则使用VHDL和Verilog仿真引擎。Multisim 8提包括直流工作点分析、瞬态分析、傅里叶分析、噪声分析、失真分析、灵敏度分析、温度扫描分析、蒙特卡罗分析和传递函数分析等电路分析方法，可帮助设计人员分析电路性能。Multisim 8提供种类齐全的虚拟测试仪器，以帮助设计人员了解电路运行状态和结果。主要包括：常用的数字万用表、信号发生器、双通道示波器、直流电源，以及不常用的波特图示仪、字信号发生器、逻辑分析仪、逻辑转换仪、失真度测量仪、频谱分析仪和网络分析仪等。Multisim 8还提供庞大的元器件库和功能强大的元器件编辑器，用户可修改Master库中元件的参数。也可创建新的元器件模型。Multisim 8提供的元件分为虚拟元件和实际元件两类，虚拟元件是非标准化的元件，其参数可任意设置；而实际元件符合实际标准。Multisim 8进行仿真分析的步骤如图1所示。图2为Protel 99 SE制版的主要流程。

　　3 应用实例

　　通过设计典型的RC文氏电桥电路来介绍Protel 99 SE制板Multisim 8仿真电路的基本流程与方法。

　　3．1 用Multisim 8中绘制仿真电路

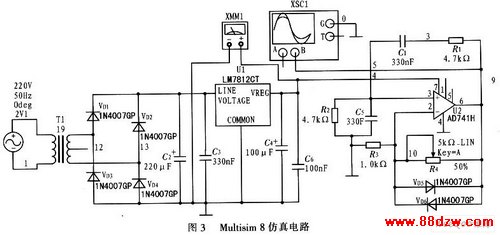

　　用Multisim 8设计一路可产生100 Hz、0～500 mV(有效值)的正弦信号电路。启动Multisim 8，在其设计窗口中建立如图3所示的仿真电路。

　　3．2 Multisim 8电路仿真与分析

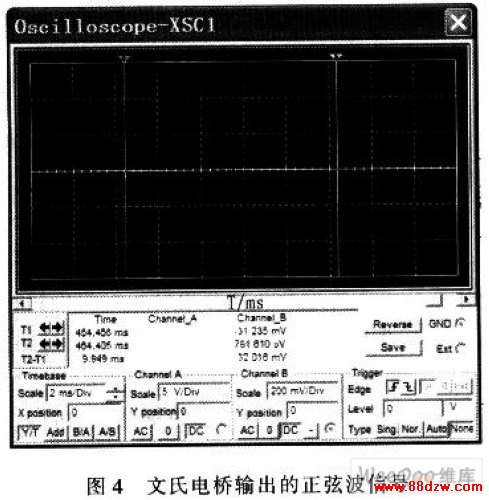

　　运行仿真电路，通过虚拟万用表和示波器观察输出结果。若结果不符合设计要求，则需修改电路再进行仿真，直至输出正确为止。图4为文氏电桥输出的正弦波信号，从图4中可看出(通过游标1和游标2的读数)，该正弦波的周期为9．949 ms，从而得出频率为1 000／9．949=100．5 Hz，通过探针测得该信号有效值为269 mV，符合设计要求。

　　3．3 Multisim 8输出网络表

　　Multisim 8中执行菜单Transfer/Transfer to other PCB Lay-out，在弹出的对话框中文件保存类型选择Protel PCB(*．net)，文件名为“文氏电桥．net”，点击确认按钮，完成网络表输出。

　　3．4 Protel 99 SE输入网络表并修改
