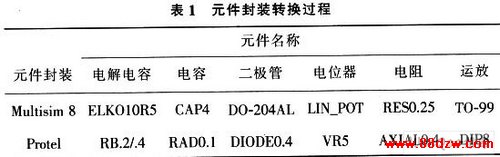

　　启动Protel 99 SE，新建设计库文件，库文件命名为“文氏电桥．ddb”，打开其Documents文件夹，执行File／Import命令。对话框中找到 Multisim 8输出的网络表文件“文氏电桥．net”并打开，该网络表尽管是Protel格式，但其元件描述的封装仍为Multisin 8形式，需将其转换为Protel形式的元件封装描述，具体转换过程如表1所示。

　　将网络表按表1修改后保存，其中三端稳压器的封装TO-220未作修改，由于Multisim 8仿真图中选用的变压器为虚拟器件，其封装需在Protel中自制。

　　3．5 加载修改后的网络表并设计PCB

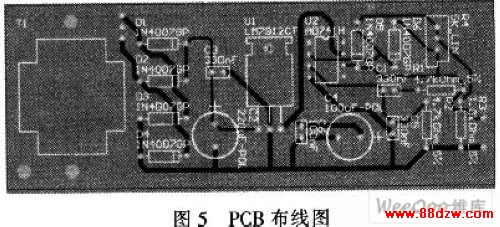

　　在“文氏电桥”设计库中新建PCB文档，命名为“文氏电桥．PCB”，然后按照前面所述的PCB设计流程开始PCB设计。其中，布局为手动布局，主要布线规则为：布线为手动布线，布线层面为单面布线，布线一般线宽为20 mil，电源与接地线40 mil。最后再增加必要的安装孔和输入输出端，图5为最终的PCB布线图，根据该布线图制作印刷电路板，并进行实物安装与调试。

　　4 结束语

　　Multisim 8和Protel 99都是常用的EDA设计工具。其中，Multisim 8具有强大的电路仿真设计功能，Protel 99是应用普遍的PCB设计软件。本文通过一电路实例介绍从Multisim 8电路仿真到Protel99制版的基本流程与方法，也给出一种结合这两种EDA 工具软件的电子电路设计方法，实现两者优势互补，该电路设计方法效率高且简单实用，具有一定的应用前景。
