　　引言

　　随pcb板趋向小型化、多层化与复杂化。特别是高速印制板，需要经过很长时间的反复调试才可以定型。如果已有一个定型的设计（A），现需要一个部分电路与其相同或相似的设计（B），传统设计流程如下：

　　图1：传统设计流程图

　　由此流程图可以看出，设计B采用设计A的思想，人工重复了设计A的设计过程。

　　实现方法

　　Board Station作为一个大型的EDA软件，不仅应用范围广、功能强，而且所有设计文件都以ASCII码格式保存，允许用户修改设计数据，PCB设计的复用提供了基础。

　　打开一个PCB设计，其主要文件结构如下：

　　Schematic路径下为原理图数据文件；Design_geom路径下为物理器件（Geometry）数据文件；Pcb路径下为印制板数据文件,其中comps为元器件（Component）数据文件，包括器件标号（Reference）、逻辑符号（Symbol）、对应物理器件（Geometry）、在印制板上的位置（Board_location）以及特性（Properties）等信息；Nets为网表数据文件；traces为印制板连线数据文件，包括网表名称（NET）、连线宽度、所在物理层，起始及终止点坐标等信息。一个设计下的文件远不至于此，但其它文件均可由Board Station自动生成或者派生。

　　图2：Board Station软件主要文件结构

　　Board Station包括Design Architect、Librarian、Package、Layout、Fablink五个模块。假设设计A是现在正在进行的设计，设计B为需要复用的设计。首先，在Design Architect模块打开设计A ，将设计B被复用部分的原理图拷贝到设计A；然后，将设计B被复用部分的物理器件（Geometry），从设计B的Design_geom路径下拷贝到设计A的Design_geom路径下；第三步，将设计B被复用部分的元器件（Component）数 据从设计B 的comps文件拷贝到设计A的comps文件中；第四步，参考设计B Nets文件中被复用部分的网表（NET）数据，修改设计A的Nets文件中的相应部分；最后，将设计B的traces文件拷贝到设计A的pcb路径下，实现PCB设计复用。

　　应用举例

　　以下以设计A为正在进行的设计，设计B为被复用的设计，举例说明PCB设计复用的实现方法。

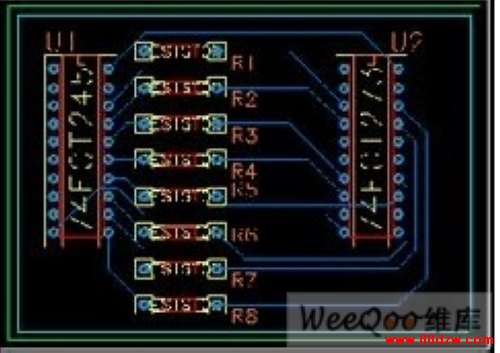

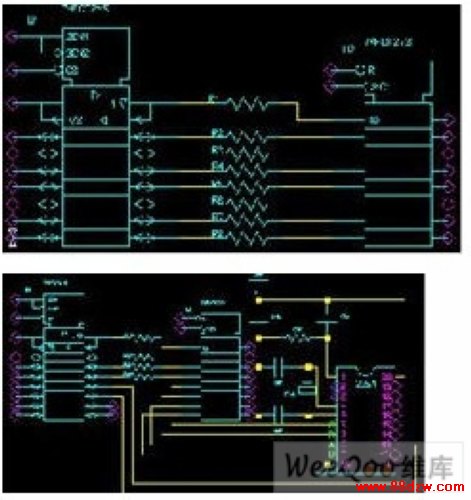

　　图3：设计B的印制板图及原理图

　　图4：设计A的原理图

　　按照以下步骤执行：

　　1． 在Design Architect模块照图4画设计A的原理图，存储。

　　2． 进入设计A的Librarian模块，建立物理器件（Geometry）以及映射文件（mapping file）等。

　　若图4中的器件U1、U2、R1、R2、R3、R4中任何一个对应的物理器件（Geometry）与图3中相应器件的物理器件（Geometry）不同，将设计B的Design_geom路径下相应的物理器件（Geometry）拷贝到设计A的Design_geom路径下。即器件U1、U2、R1、R2、R3、R4在设计A和设计B中的物理器件（Geometry）必须相同。

　　为了保证图4中的器件U1、U2、R1、R2、R3、R4所对应的物理器件（Geometry）在设计A和设计B的印制板上位置相同，将设计B的印制板Geometry（Board）由设计B的Design_geom路径下拷贝到设计A的Design_geom路径下，然后在Librarian模块对其进行修改。完成所有功能后，存储并退出。

[1] [2] [3]  下一页
