在POWERPCB中怎样去隐藏一些PIN脚
[09-12 18:55:12] 来源:http://www.88dzw.com PCB设计 阅读:8293次
文章摘要: 使用PADS2007软件由于一些板,尤其是U盘等面积很小的板,FLASH中只使用了为数不多的几个PIN,为了可以让其它PIN下面可以走线,增加GND网络的面积,所以实际操作中要隐藏一些PIN。这就需要怎么操作呢!我们要做的就是这个效果!我们编辑焊盘,在宽和长里面都选0就可以了!同时要增加一个焊盘在其它层,如第三层,这样做用意就是当我们不想把焊盘隐藏的时候可以通过第三层把焊盘给恢复出来!图中的绿色的就是我们想隐藏的焊盘!
在POWERPCB中怎样去隐藏一些PIN脚,标签:pcb培训,pcb是什么,pcb软件,http://www.88dzw.com使用PADS2007软件
由于一些板,尤其是U盘等面积很小的板,FLASH中只使用了为数不多的几个PIN,为了可以让其它PIN下面可以走线,增加GND网络的面积,所以实际操作中要隐藏一些PIN。这就需要怎么操作呢!

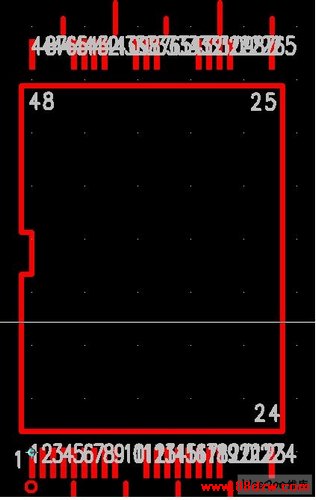

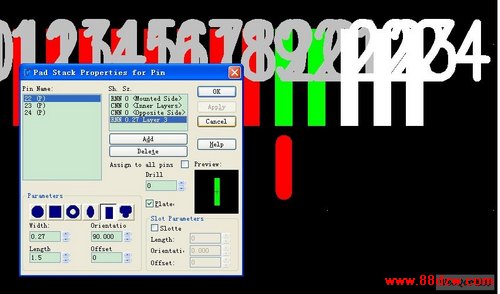

我们要做的就是这个效果!我们编辑焊盘,在宽和长里面都选0就可以了!同时要增加一个焊盘在其它层,如第三层,这样做用意就是当我们不想把焊盘隐藏的时候可以通过第三层把焊盘给恢复出来!图中的绿色的就是我们想隐藏的焊盘!
