编者按：
    电视的出现，大大丰富了人们的文化生活。随着科学技术的不断进步和人们生活水平的不断提高，收看卫星电视节目已成为现实。为了普及卫星电视接收技术知识，我们约请专家撰文，连载有关文章。主要内容有四大部分，包括卫星电视接收基本知识、卫星电视接收设备、亚太地区上空电视卫星技术参数、卫星接收实用技术。另外需要说明的是，安装卫星电视接收设备需经有关单位批准。

    在介绍家用卫星电视实用接收技术之前，有必要对卫星发送、接收工作过程作一简要的叙述。
    １．卫星电视节目源
    卫星电视节目源通常是由电视中心提供，当上行站与电视中心距离较近时，电视中心以视频方式直接把节目送至上行站；当距离较远时，则以微波或光缆（或两者皆用，互为备份）方式送至上行站，(参见图１)。

２．上行发送站
    上行站作用是将欲传送的电视及附加信号（如广播图文等）通过上行信道送往赤道上空同步地球卫星，现以接收Ｃ波段（下行频率为３．７～４．２ＧＨｚ）加以说明。地球站将电视中心送来的光缆和微波信号解调，得到多路视频和音频信号，经过视、音频切换器选出一路优质信号送往视、音频分配器，其输出分成两路相同的信号，分别送往各自的小信号处理单元，对信号进行调制、均衡、变频处理，将基带信号变为６ＧＨｚ的高频信号，经高功率放大后送至馈源，并由上行天线发送至卫星，小信号和高功率放大器一般为两套，经波导开关切换互为备份，这样可提高可靠性。
    ３．卫星
    星上一般备有多个转发器，它将接收到的上行信号６ＧＨｚ变为４ＧＨｚ左右的下行频率信号，并进行极化变换，即上行信号如是垂直极化，则下行信号则为水平极化信号，反之一样。再经功率放大之后，由卫星上的天线发送到地球上指定的服务地区。例如山东卫视台，它由亚太地区位于赤道上空东径１３４°角（１３４°Ｅ）的亚太１Ａ号（ＡＰＳＴＡＲ－１Ａ）电视卫星进行转发的，其转发器型号为１０Ｂ，转发下行频率为４．１ＧＨｚ，极化方式为线性垂直极化（Ｖ），卫星服务地区主要为中国各地。
    ４．下行地面接收站

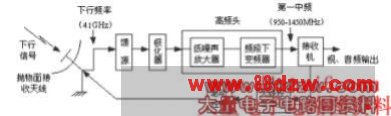

    下行站可以是大型集体站或个人直接接收简易站，一般作为电视接收，只需单向接收即可。其设备较简单，由三部分组成：天线系统、高频头（室外单元）和接收机（室内单元）。天线由反射面、馈源、极化器、天线指向调整机构及天线基座组成。高频头包括低噪声放大器和下变频器，它将下行接收频率４．１ＧＨｚ（山东卫视台）变为９５０～１４５０ＭＨｚ的频率信号（第一中频）输入到接收机，接收机再将第一中频信号处理，转变为视、音频信号输出，供用户使用。当电视信号不理想时，还可通过天线控制单元及驱动控制电路调整天线方位角和仰角等，使图声达到满意的效果，实现对卫星跟踪遥测的目的（见图２）。

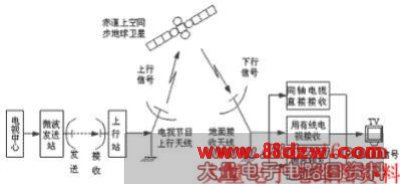

    还应补充说明，地面接收可以有多种方式：如直接用同轴电缆接收，一般家用卫星电视直接接收多采用这方式；另外，还可把有线电视增补台和无线电视台及卫视台合并，一起用有线电视转送；如距离较远时，也可用微波天线（发送和接收）传送卫视信号，(见图３)。
